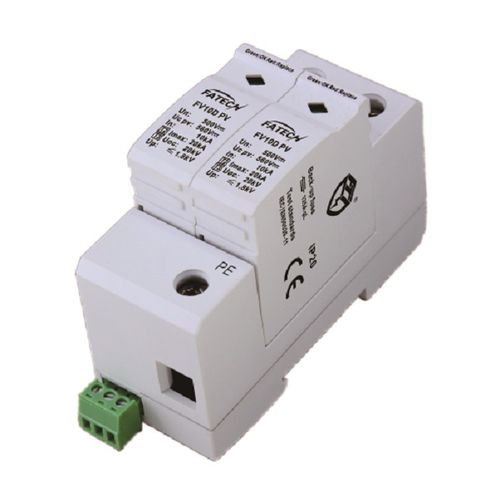

1. Description
Les parafoudres DC de Fatech Electronic (CHINA) LTD sont utilisés pour la protection des systèmes photovoltaïques sur réseau, Uc pv jusqu'à 1200Vdc, classe I, classe I+II, classe II sont disponibles. Ces parafoudres CC enfichables sont équipés de contacts de commande à distance et d'une fenêtre d'inspection pour votre option. Il est recommandé de les choisir avec des contacts de commande à distance, et 3 pôles (type Y).
2. Caractéristiques
1) Dispositif de protection contre les surtensions à courant continu utilisé pour les systèmes photovoltaïques
2) Les parties centrales sont des composants à varistance en oxyde métallique à haute capacité de décharge
3) Avec un contrôle fiable grâce au sectionneur Thermo Dynamic Control
4) Contact de signalisation à distance pour l'appareil de contrôle en option
5) Indication de défaut par une marque rouge dans la fenêtre d'inspection.
6)2 pôles, type U
3. Paramètres électriques
1) Classe d'essai IEC/EN/VDE : Classe III/D/T3
2) Mode de protection : +/----PE, -/++---PE
3) Type de réseau : Système photovoltaïque
4) Tension nominale 50(60)Hz Un : 1000Vcc
5) Courant de décharge max. (8/20μs) Imax : 20kA
6) Courant nominal de décharge (8/20μs) En : 10kA
7) Temps de réponse tA : ≤25ns
8) Fusible de secours recommandé : 125A
9) Connexions E/S : Fil multibrin : 4-25mm2
10) Montage : Rail symétrique 35mm (EN50022/DIN46277-3)
11) Plage de température de fonctionnement / humidité / altitude : -40℃~+80℃/30%~90%~90%/3000m
12) Degré de protection : IP20
13) Matériau du boîtier : UL94V0
14) Indicateur de déconnexion : Indicateur mécanique (Vert : OK, Rouge : remplacer)
15) Contact de commande à distance : Facultatif
---
