Système de lubrification air/huile LTS.02 series

mono-ligneen quantité minimaleà pulvérisation

L'unité Air-Oil Lubri-cooler LTS.02 est un dispositif pneumatique conçu pour lubrifier et refroidir l'outil et la pièce à usiner sur les fraiseuses, les perceuses et toutes les machines-outils à broche verticale nécessitant des changements d'outils fréquents.

- Le dispositif a été spécialement conçu pour une utilisation fréquente et rapprochée par l'opérateur. Cela est rendu possible par la conception unique du système Venturi à l'intérieur de l'unité de commande, ainsi que par la petite buse de distribution d'un diamètre de seulement 4 mm. Cette combinaison permet de distribuer des fluides avec une atomisation limitée, en particulier lors de l'utilisation d'émulsions eau dans l'huile.

- L'unité de contrôle avancée comporte une articulation articulée horizontale spéciale, sélectionnable entre 0+15° et 0-15°, ou un pivotement complet de 30°. Cette caractéristique permet un engagement et un désengagement immédiats du tube flexible par rapport à la zone de travail, le ramenant ainsi immédiatement à la position de travail définie. Il en va de même pour le réglage axial de la console, basé sur un système de friction efficace, qui contribue à un repositionnement immédiat à chaque changement d'outil et à un ajustement conséquent de la hauteur de travail.

- Tous les produits OilJet sont optimisés pour être utilisés avec les populaires émulsions eau dans l'huile, ainsi qu'avec les huiles lubrifiantes spécifiques Neat. - Le LTS.02 est un produit professionnel, proposé dans une version unique entièrement optionnelle avec des longueurs de tube flexible de 300 mm et 390 mm.

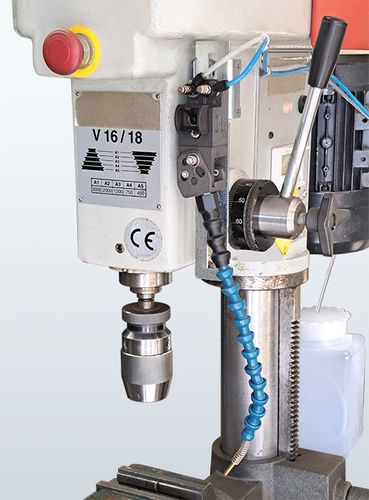

LES IMAGES REPRESENTENT QUELQUES EXEMPLES D'INSTALLATION DU LTS.02A30 SUR UNE PRESSE A FORER ET UNE FRAISEUSE A CNC.

- Le fluide est aspiré du réservoir, mélangé à de l'air comprimé à l'intérieur de l'unité de commande, et acheminé vers la buse de distribution via le tube flexible.

- La grande polyvalence de la famille LTS.02 est renforcée par une série d'accessoires optionnels qui élargissent encore ses champs d'application.
