Multi-raccord pneumatique

rapideélectriquepour huile hydraulique

Vue d'ensemble

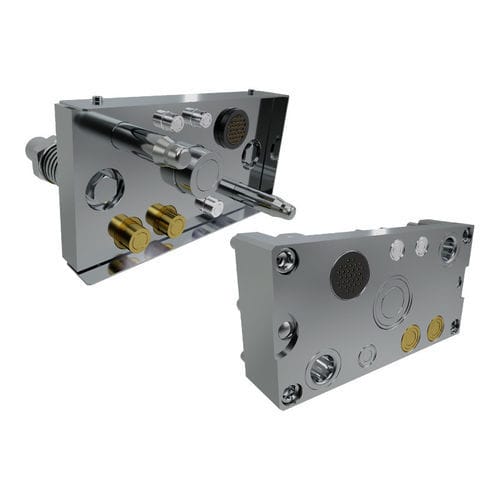

Les plaques multi-connexions permettent le raccordement de plusieurs conduites hydrauliques (refroidissement, puissance) et électriques (puissance et/ou signal) typiques des applications industrielles et off-highway. Elles sont conçues pour compenser les désalignements linéaires et angulaires entre les deux plaques et conviennent lorsque les connexions/déconnexions sont effectuées par des entraînements automatiques (pneumatique, hydraulique ou électrique).

Informations techniques
Chaque produit résulte de combinaisons de variables telles que le nombre de lignes, les diamètres des accouplements et les types de connecteurs électriques. Un système multiconnection se compose d'une plaque alimentée et d'une plaque d'alimentation. Chaque plaque peut être conçue fixe ou flottante selon les spécifications du système. Une fois connectées, les plaques subissent des forces de répulsion mutuelle : la connaissance de la poussée de pression permet d'équilibrer les forces pour assurer une connexion correcte des lignes en fonctionnement. Le design sur mesure adapte les plaques à l'espace d'installation disponible.

Matériaux des plaques
Les matériaux couramment utilisés sont l'acier et l'aluminium. Les traitements de surface tels que le nickelage sont standards. Le choix du matériau dépend des contraintes mécaniques et environnementales ainsi que de la nécessité d'équilibrer les forces de répulsion produites par différents fluides.

Systèmes d'alignement
Les conceptions peuvent inclure des jeux et des systèmes de compensation des désalignements permettant aux plaques d'absorber l'usure et de repousser les besoins de maintenance.

Types de fluides
Une large gamme de fluides peut être traitée, des fluides hydrauliques courants aux fluides techniques spécifiques aux applications, à l'état liquide ou gazeux. Fournissez les spécifications des fluides afin de permettre une conception adaptée du produit.

Connecteurs électriques
Les connecteurs électriques sont disponibles en configurations multipôles longue durée adaptées aux cycles prolongés. Des connecteurs de puissance spéciaux hors gamme standard peuvent être conçus sur demande. Les connecteurs peuvent être fournis câblés, pré-câblés ou sans faisceau pour raccordement sur site. Le passe-fils est toujours inclus ; le support du faisceau de câblage est à la charge du client.

Caractéristiques techniques / spécifications

• Type de produit : Plaques pour connexion et déconnexion rapides de plusieurs lignes hydrauliques et électriques
• Applications typiques : Industriel et off-highway
• Mode de connexion : Manuel ou automatique (compatible avec entraînements automatiques pneumatiques, hydrauliques ou électriques)
• Composition du système : Plaque alimentée + plaque d'alimentation (chaque plaque peut être fixe ou flottante)
• Personnalisation : Nombre de lignes, dimensions des accouplements, types de connecteurs électriques, flottabilité des plaques et agencement pour s'adapter à l'espace disponible
• Compensation des désalignements : Conçues pour compenser les désalignements linéaires et angulaires ; jeux et systèmes de compensation disponibles pour réduire la maintenance
• Gestion des forces : Plaques soumises à des forces de répulsion mutuelle ; conception équilibrant les forces en fonction de la poussée de pression pour assurer des connexions fiables
• Matériaux : Acier ou aluminium ; traitements de surface (ex. nickelage) standards
• Fluides : Supporte une large gamme de liquides et de gaz, y compris des fluides techniques spécifiques aux applications
• Connecteurs électriques : Configurations multipôles longue durée ; options pour connecteurs de puissance spéciaux ; livrés câblés, pré-câblés ou sans faisceau ; passe-fils inclus
