Bloc hydraulique 2 voies GenYus

en acieren fonteen polyuréthane

Présentation

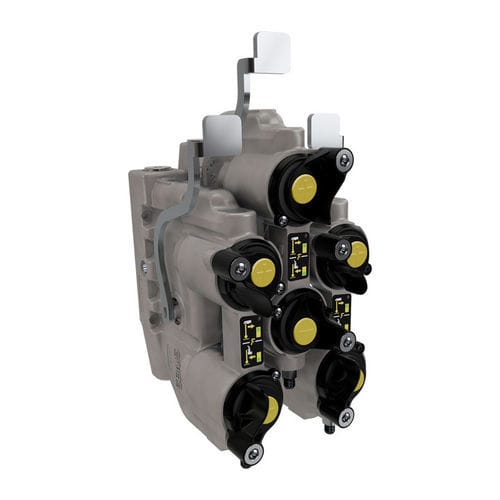

Le collecteur vertical GenYus accueille deux cartouches de clapet ISO 7241 partie A en 1/2" ou 3/4", ou deux cartouches à face plate ISO 16028 en 5/8". Conçu pour un vissage direct sur distributeurs sélectifs arrière courants (par ex. Bosch SB24-34, Danfoss PVBZ 40). L'installation peut être étendue à d'autres modèles SCV via des adaptateurs à bride sur mesure.

Applications

• Agriculture

Articles disponibles (variantes côté femelle)

• Part No: 5BMGYV08 01 A - Diamètre corps: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Type dessin paramétrique: L - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR - Logements: 2 - Raccords: 2
• Part No: 5BMGYV08 02 A - Diamètre corps: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Type dessin paramétrique: M - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR - Logements: 2 - Raccords: 2
• Part No: 5BMGYV08 03 A - Diamètre corps: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Type dessin paramétrique: R - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR - Logements: 2 - Raccords: 2
• Part No: 5BMGYF10 51 A - Diamètre corps: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Type dessin paramétrique: L - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR
• Part No: 5BMGYF10 52 A - Diamètre corps: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 282 mm - Type dessin paramétrique: M - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR
• Part No: 5BMGYF10 53 A - Diamètre corps: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Type dessin paramétrique: R - Débit: 65 l/min à 0,2 MPa - Joints: HNBR & PUR
• Part No: 5BMGYV12 51 A - Diamètre corps: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Type dessin paramétrique: L - Débit: 75 l/min à 0,2 MPa - Joints: HNBR & PUR
• Part No: 5BMGYV12 52 A - Diamètre corps: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Type dessin paramétrique: M - Débit: 75 l/min à 0,2 MPa - Joints: HNBR & PUR
• Part No: 5BMGYV12 53 A - Diamètre corps: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Type dessin paramétrique: R - Débit: 75 l/min à 0,2 MPa - Joints: HNBR & PUR

Spécifications techniques

• Matériau : fonte & acier
• Joints : HNBR & PUR
• Températures de service : -30 °C à 100 °C
• Traitement de surface : CrIII
• Compatibilité de série : ISO 7241-A
• Type de valve : poppet
• Raccordement : push-to-connect
• Déconnexion : levier
• Connexion sous pression : connexion et déconnexion sous pression résiduelle sur les deux moitiés
• Pression d'utilisation / d'éclatement (selon dash) : Dash 08 (12,5 mm) - Pression de service 25 MPa - Débit 65 l/min; Dash 10 (16 mm) - Pression de service 25 MPa - Débit 65 l/min; Dash 12 (19 mm) - Pression de service 25 MPa - Débit 75 l/min

Caractéristiques / notes de compatibilité

• Types de cartouche compatibles : cartouches poppet ISO 7241 partie A 1/2" ou 3/4" ; cartouches à face plate ISO 16028 5/8"
• Compatibilité connexion directe : séries SCV Bosch SB24-34 et Danfoss PVBZ 40 (vissage direct)
• Installation extensible : possible via adaptateurs à bride sur mesure pour autres modèles SCV
• Débits typiques : 65 l/min (12,5 mm & 16 mm) et 75 l/min (19 mm) à 0,2 MPa
• Matériaux d'étanchéité : HNBR et PUR
• Matériaux de construction : fonte et acier avec traitement de surface CrIII
