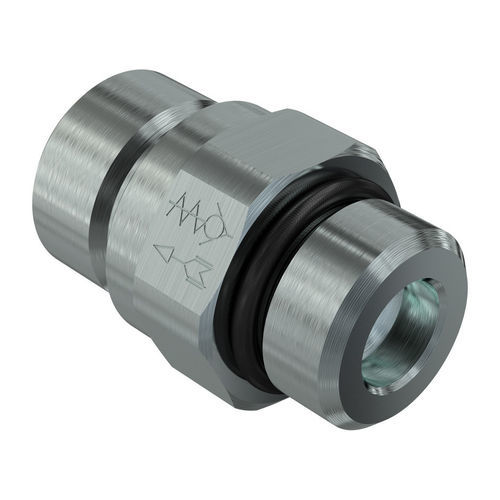

Clapet anti-retour à soupape VUC series

ORFSBSPmâle

Aperçu
Les clapets anti-retour compacts série VUC sont usinés en corps monobloc en acier et utilisent une conception à siège poppet. Pression d'amorçage standard indiquée sur la présentation produit : 35 kPa (0,35 bar). Plusieurs variantes existent pour les dash 04–16 avec différents standards de filetage, raccords de sortie et pressions d'ouverture définies par numéro de pièce.

Applications

• Agriculture
• Équipements de construction
• Hydraulique industrielle
• Pétrole & Gaz

Exemples de références sélectionnées (numéro de pièce — caractéristiques clés)

• VUC2/DM-41/BM — Taille du corps : 6,3 mm (1/4"); Filetage : M18x1.5 MALE 12L (ISO 8434-1-L); Sortie : M14x1.5 MALE (ISO 6149-2); HEX1 : 19 mm; D1 : 21 mm; L1 : 32 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 41,8 g; Pression d'ouverture : 0,35 bar.
• VUC1/BM-11/ESA2 — Taille du corps : 10 mm (3/8"); Filetage : M14x1.5 MALE (ISO 6149-2); Sortie : 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1 : 19 mm; D1 : 21 mm; L1 : 35,9 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 52 g; Pression d'ouverture : 0,2 bar.
• VUC1/CG-11/ESB — Taille du corps : 10 mm (3/8"); Filetage : 3/8" BSPP MALE (ISO 1179-3); Sortie : 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1 : 22 mm; D1 : 24 mm; L1 : 33,6 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 63 g; Pression d'ouverture : 0,5 bar.
• VUC1/DM-11/ES — Taille du corps : 10 mm (3/8"); Filetage : M18x1.5 MALE (ISO 6149-2); Sortie : 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1 : 24 mm; D1 : 26 mm; L1 : 41 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 91 g; Pression d'ouverture : 0,35 bar.
• VUC1/DM-11/FS — Taille du corps : 12,5 mm (1/2"); Filetage : M18x1.5 MALE (ISO 6149-2); Sortie : 13/16"-16 UN MALE ORFS (ISO 8434-3); HEX1 : 24 mm; D1 : 26 mm; L1 : 43 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 91,4 g; Pression d'ouverture : 0,35 bar.
• VUC1/HS-11/HSB — Taille du corps : 19 mm (3/4"); Filetage : 1-1/16"-12 UN MALE (ISO 11926-3); Sortie : 1-3/16"-12 UN MALE ORFS (ISO 8434-3); HEX1 : 32 mm; D1 : 35 mm; L1 : 46,1 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 190 g; Pression d'ouverture : 0,5 bar.
• VUC1/MM-11/MS — Taille du corps : 25 mm (1"); Filetage : M33x2 MALE (ISO 6149-2); Sortie : 1-11/16"-12 UN MALE ORFS (ISO 8434-3); HEX1 : 48 mm; D1 : 54 mm; L1 : 72,6 mm; Température : -25 °C à 125 °C; Joints : NBR; Poids : 708,8 g; Pression d'ouverture : 0,35 bar.

Performance / Pression d'éclatement (par dash)
Dash 04 — Taille : 6,3 mm (1/4") — Pression de service : 25 MPa — Débit : 5 l/min — Pression d'éclatement : 100 MPa
Dash 06 — Taille : 10 mm (3/8") — Pression de service : 40 MPa — Débit : 18 l/min — Pression d'éclatement : 160 MPa
Dash 08 — Taille : 12,5 mm (1/2") — Pression de service : 40 MPa — Débit : 35 l/min — Pression d'éclatement : 160 MPa
Dash 12 — Taille : 19 mm (3/4") — Pression de service : 40 MPa — Débit : 65 l/min — Pression d'éclatement : 160 MPa
Dash 16 — Taille : 25 mm (1") — Pression de service : 40 MPa — Débit : 90 l/min — Pression d'éclatement : 160 MPa

Remarques
Certaines références spécifiques incluent des adaptateurs/options et des pressions d'ouverture différentes ; les valeurs pour chaque référence sont indiquées au niveau du numéro de pièce.

Caractéristiques / spécifications techniques

• Matériau : Acier
• Joints : NBR
• Températures de service : -25 °C à 125 °C
• Traitement de surface : MATE 500 (CrIII)
• Type de valve : Poppet
• Pression d'éclatement / performances par dash : voir bloc performance ci‑dessus
