Ligne de soudage en ligne

automatiquerobotiséepour plaques

Aperçu du produit

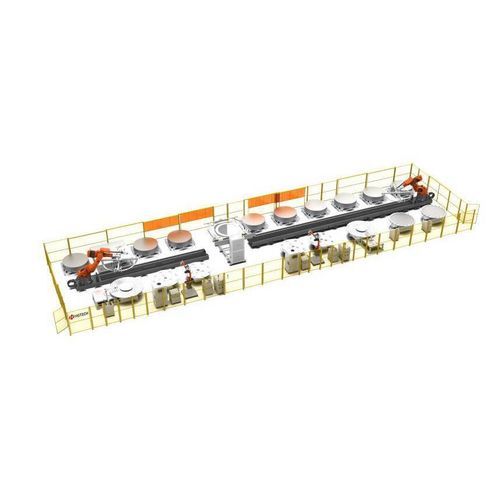

La ligne de production de soudage automatique HGTECH pour cadres et plaques d'électrodes réalise l'assemblage et le soudage automatiques des cadres et des plaques d'électrodes, puis l'inspection des soudures, le contrôle de planéité et l'épreuve d'étanchéité, spécifiquement pour les plaques de pôle d'électrolyseurs alcalins.

Fonctions clés

• Assemblage automatique des cadres et plaques d'électrodes.
• Inspection des soudures pour vérifier l'intégrité des joints.
• Contrôle de planéité pour garantir la planarité des plaques.
• Test d'étanchéité pour la détection de fuites.

Caractéristiques de l'équipement

• Production flexible pour des longueurs de plaques de pôle de 1,5 à 2,6 m.
• Déformation après soudage ≤ 0,5 mm à 1000 Nm3/h — supprime le besoin de roulage/flattening et améliore la qualité de formage des soudures.
• Système de suivi de soudure en temps réel guidant le robot avec suivi tridirectionnel XYZ pour assurer la qualité de soudure.
• Outillage de bridage magnétique multifonction à adsorption plane ; temps de changement de produit < 2 h.
• Inspections en ligne automatiques des dimensions, de la planéité et de l'étanchéité pour améliorer le rendement.
• Système de surveillance de la qualité de soudage avec suivi en temps réel et alarmes en cas d'anomalie.

Spécifications techniques

• Longueur de plaque applicable : 1,5 m – 2,6 m
• Déformation après soudage (à 1000 Nm3/h) : ≤ 0,5 mm
• Guidage de soudure : système de suivi de soudure en temps réel avec suivi tridirectionnel XYZ
• Fixation : outillage magnétique multifonction à adsorption plane
• Temps de changement de produit : < 2 h
• Inspections en ligne : inspection automatique des dimensions, contrôle de planéité, test d'étanchéité
• Contrôle qualité : système de surveillance de la qualité de soudage avec suivi en temps réel et alarme d'anomalie
