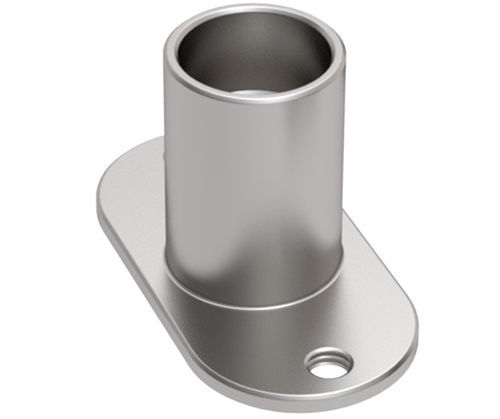

Capuchon fileté OBFR series

cylindriqueen inoxà épaulement

Les réceptacles à bride fournissent un trou d'accouplement permanent et adéquat pour les goupilles de verrouillage à bille à dégagement rapide. Ils sont conçus pour être utilisés sur des matériaux et dans des applications où la goupille n'a rien contre quoi se bloquer. Comme la goupille ne dépasse pas du fond des réceptacles, ceux-ci sont idéaux pour les applications à trou borgne. Les réceptacles peuvent être montés à l'aide de vis, de rivets ou de boulons. Ils sont fabriqués en acier inoxydable de la série 300. La réduction de la longueur de prise est la quantité de goupille qui se trouve à l'intérieur du réceptacle et qui réduit la longueur utilisable de la goupille de cette quantité. Les goupilles de verrouillage à bille à dégagement rapide sont insérées par l'extrémité à bride. Style de bride : Oblong Hauteur totale : 0,650 po Diamètre du corps : 0,375 po Hauteur de la bride : 0.060 po Longueur entre les centres des trous de montage : 1.000 po Largeur totale : 0,625 po Filetage interne - taraudage : 6-32 in. Longueur hors tout : 1.250 in. Longueur de la réduction de la poignée : 0.375 po
