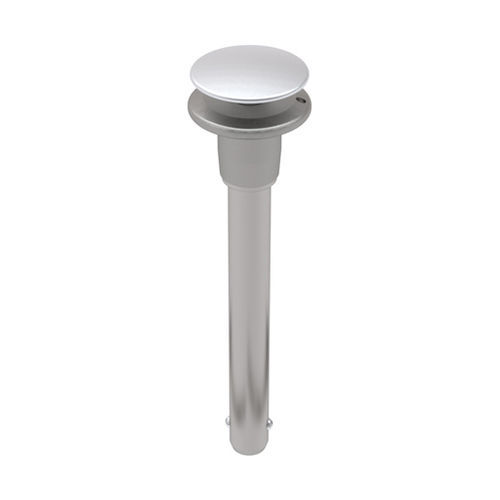

Broche à billes à bouton DCCS series

Ces goupilles à verrouillage positif et à dégagement rapide ont un large éventail d'utilisations dans les applications de fixation, de localisation et d'alignement. Les goupilles ne se libèrent pas tant que le bouton de la poignée n'est pas enfoncé. Une fois le bouton enfoncé, les billes se rétractent dans la tige, ce qui permet d'insérer ou de retirer la goupille dans un trou. Les tiges sont fabriquées en acier inoxydable de la série 300. L'acier inoxydable de la série 300 n'est pas recommandé dans les applications où les forces de cisaillement sont un facteur. Les actionneurs à dôme et les poignées sont en acier inoxydable 303. Le large bouton ergonomique de l'actionneur de dôme facilite l'installation et le retrait. Des goupilles avec d'autres longueurs de poignées sont disponibles sur commande spéciale. Diamètre nominal : 1/4 po Diamètre maximal : 0,2485 po Diamètre de l'arbre - Min : .2470 in. Longueur de la poignée : .50 in. Largeur au niveau des billes : 0,289 po Longueur au sommet des boules : 0,290 po Hauteur de la tête : 1,00 po Diamètre de la base du manche : 0,47 po. Hauteur de la base de la poignée : 0,63 po. Diamètre du bouton : 0,75 po Diamètre de la poignée - bordure : 0,81 po.
