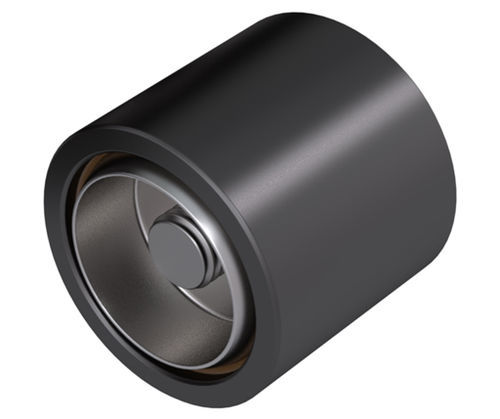

Cimblot oscillant MBBU-1722

Le tampon remplaçable pivote pour permettre un auto-alignement sur les surfaces irrégulières. Le corps cylindrique permet une installation dans des endroits étroits. Le boîtier est taraudé pour une fixation par l'arrière. Le coussinet remplaçable s'insère dans une coupelle sphérique en acier inoxydable 440c durci (Rc 58/60) et est maintenu en place à l'aide d'une vis de blocage. La plaquette peut être remplacée en cas d'usure ou de besoin d'une plaquette d'un style différent. Le boîtier est en alliage d'acier, traité thermiquement à Rc 43/46 avec une finition à l'oxyde noir. Les pièces ci-dessous concernent uniquement l'assemblage Swivot et n'incluent pas de coussin. Les coussinets doivent être commandés séparément en sélectionnant n'importe quel coussin de préhension fixe ou de repos ayant le diamètre approprié. Diamètre total : 17 mm. Longueur du corps : 18 mm. Diamètre de la surface de contact : 7.5 mm. Filetage interne - taraudage : M6x1,0 Degré de pivotement : 20 degrés. Distance de sécurité : 4 mm. Décalage : 6 mm. Diamètre de la bille : 13 mm. Diamètre du tampon remplaçable : 10 Charge nominale : 6,170 lbs.
