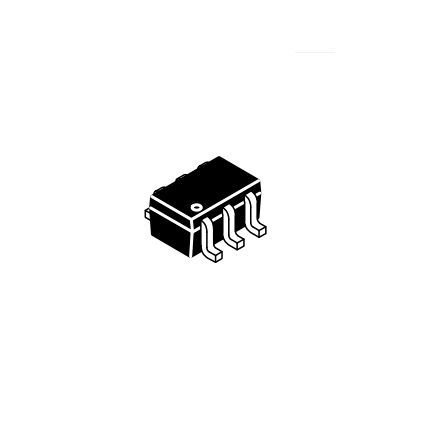

Les CAT5136, CAT5137 et CAT5138 sont une famille de potentiomètres numériques fonctionnant comme des potentiomètres mécaniques dans diverses configurations. Les points de prise entre les 127 éléments résistifs égaux sont connectés à la sortie de l'essuie-glace via des commutateurs CMOS. Les commutateurs sont contrôlés par un registre de contrôle des racleurs (WCR) de 7 bits via le bus série I2C. CAT5136 est configuré comme une résistance variable. CAT5137 et CAT5138 sont des diviseurs de tension résistifs, avec une borne du potentiomètre connectée à GND. Les CAT5137 et CAT5138 ont des identifiants différents, ce qui permet de les utiliser tous les deux sur le même bus I2C. Lors de la mise sous tension, le WCR est réglé à l'échelle moyenne (1000000).
Applications
Réglage de l'écran LCD
Contrôle du volume
Remplacement des potentiomètres mécaniques
Réglage du gain
Adaptation de l'impédance de ligne
Réglage du VCOM
Produits finis
Équipement industriel
Caractéristiques
POT numérique linéaire unique avec 128 prises
Résistance de bout en bout de 10 kΩ, 50 kΩ et 100 kΩ
Interface I2C
L'essuie-glace passe au milieu de l'échelle à la mise sous tension
Plage d'alimentation numérique (VDD) : 2,7 V à 5,5 V
Faible courant de veille
Plage de température industrielle : -40°C à +85°C
---
