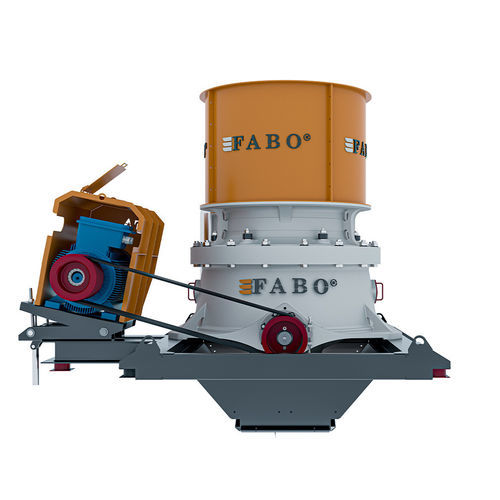

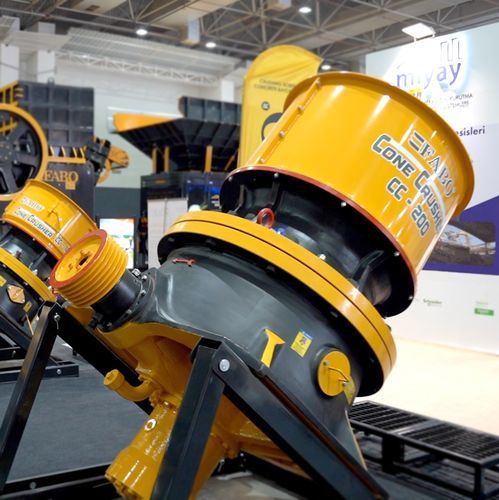

Concasseur à cône CC-200

stationnairesecondairepour les matières minérales

Présentation du produit
Le concasseur à cône CC-200 est une unité de concassage secondaire conçue pour les roches dures et abrasives telles que le granite, le basalte et l'andésite. Équipé d'un moteur de 132 kW, il accepte jusqu'à 185 mm d'alimentation selon la chambre de concassage choisie et affiche une masse en service de 10 516 kg. Le concasseur utilise des pièces d'usure longue durée et offre une maintenance simple pour limiter la consommation de pièces détachées et réduire les arrêts opérationnels.

Principaux éléments structurels

• Corps (inférieur et supérieur)
• Bague de réglage et plaque d'alimentation
• Cœur et arbre principal
• Manchon excentrique et engrenage du cône
• Groupe moteur
• Gâts et revêtements du noyau
• Gorge d'évacuation du matériau concassé
• Mécanisme de réglage
• Système de lubrification

Données techniques (Métrique)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (mm) | 185 | 145 | 115 | 90 | 75 | 50 | 38
Motor Power | 132 kW
Weight | 10516 kg
Nominal capacity in tph (mm) with crusher operating in CSS (columns correspond to feed sizes: 4, 5, 6, 8, 10, 13, 16, 19, 22, 25, 29, 32, 35 (x2 cols merged), 38, 41):
Feed sizes (mm) | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Données techniques (Impérial)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (inch) | 7'' | 6'' | 4'' | 3'' | 3'' | 2'' | 1''
Motor Power | 177 hp
Weight | 23.181 lb
Nominal capacity in tph (inch) with crusher operating in CSS (columns correspond to feed sizes: 0.1'', 0.2'', 0.2'', 0.3'', 0.4'', 0.5'', 0.6'', 0.7'', 0.8'', 0.9'', 1.1'', 1.2'', 1.3'' (x2 cols merged), 1.4'', 1.6''):
Feed sizes (inch) | 0.1'' | 0.2'' | 0.2'' | 0.3'' | 0.4'' | 0.5'' | 0.6'' | 0.7'' | 0.8'' | 0.9'' | 1.1'' | 1.2'' | 1.3'' | 1.4'' | 1.6''
EC | - | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Caractéristiques / Spécifications techniques

• Modèle : CC-200
• Type : Concasseur à cône (concassage secondaire)
• Puissance moteur : 132 kW (177 hp)
• Alimentation maxi (métrique) : jusqu'à 185 mm selon la chambre de concassage
• Alimentation maxi (impérial) : jusqu'à 7" selon la chambre de concassage
• Masse : 10 516 kg (23 181 lb)
• Capacité nominale : gammes de capacité détaillées par type de chambre (EC, C, MC, M, MF, F, EF) et taille d'alimentation dans les tableaux ci‑dessus
• Conçu pour matériaux durs et abrasifs tels que granite, basalte et andésite
• Faible consommation de pièces détachées grâce à des pièces d'usure longue durée
• Maintenance et réparation simples pour réduire les coûts d'exploitation
• Principaux éléments structurels : Corps, Bague de réglage et plaque d'alimentation, Cœur et arbre principal, Manchon excentrique et engrenage du cône, Groupe moteur, Gâts et revêtements du noyau, Gorge d'évacuation, Mécanisme de réglage, Système de lubrification
