Contrôleur de porte électrique E145S

Principales caractéristiques

• Bloc d'alimentation à découpage grande plage avec performances améliorées et capot plastique non amovible.
• Entrées résistives intégrées pour bords de sécurité permettant la connexion directe de bords de sécurité 8.2 KΩ ; deux entrées indépendantes (ouverture et fermeture).
• Microprocesseur de plus grande capacité permettant des fonctionnalités supplémentaires via Simply Connect.
• Connecteur enfichable pour modules de connectivité conservé ; USB B supprimé, programmation et mises à jour via USB A (clé USB).

Détails produit

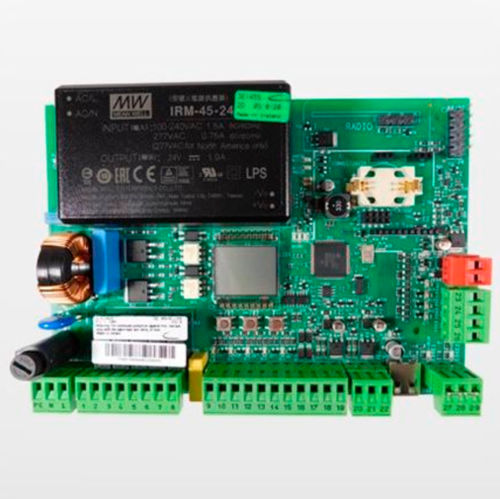

La carte électronique E145S (référence 790076) est la version 230V qui remplace la carte E145 et a été introduite pour la compatibilité avec Simply Connect. La carte conserve le connecteur enfichable pour modules de connectivité, permettant la programmation via Simply Connect. Le connecteur USB B a été retiré, rendant impossible la connexion directe au PC avec EasyBoard via USB B.
Les configurations EasyBoard peuvent être sauvegardées sur une clé USB et téléchargées sur la carte. Les mises à jour de firmware et les uploads de SETPROG s'effectuent via USB A (clé USB). Le paramétrage de 3e niveau peut toujours être activé en chargeant les fichiers EasyBoard sauvegardés depuis une clé USB.

Comparaison entre la carte E145 actuelle et l'E145S

• E145 — USB B + USB A | E145S — USB A uniquement (pas de USB B)
• E145 — microprocesseur standard (mises à jour Simply Connect limitées) | E145S — microprocesseur plus puissant (plus de mémoire)
• E145 — bootloader attend firmware E145 (nom fichier E145sw.COD) | E145S — bootloader attend firmware E145S (nom fichier E145Ssw.COD)
• E145S — entrées bords de sécurité intégrées (absentes sur E145)

FAQ sur la nouvelle carte E145S

• Peut-on uploader un ancien SETPROG ? — OUI. Les paramètres des bords de sécurité (absents sur l'E145 précédent) seront chargés par défaut ; NCPassword doit être remis à DEFAULT (si un mot de passe existe, le réinitialiser via EasyBoard).
• Peut-on créer un nouveau SETPROG avec EasyBoard et l'uploader ? — OUI. Sauvegardez le SETPROG sur une clé USB puis uploadez-le sur la carte ; le mot de passe doit être DEFAULT.
• Est-il possible de brancher des cartes ou câbles d'interface sur la prise Simply Connect pour utiliser EasyBoard directement ? — NON.
• Peut-on télécharger/uploader des codes radio via clé USB ? — OUI.
• Peut-on activer/désactiver les télécommandes directement depuis Omnidec via EasyBoard ? — NON directement (pas de USB B). Il est possible de modifier la liste des télécommandes dans EasyBoard, de sauvegarder sur clé USB et d'uploader sur l'E145S.
• Le firmware peut-il être mis à jour/rétrogradé via USB A ? — OUI. Les mises à jour et rétrogradations via USB A sont prises en charge ; notez qu'à partir du FW4.0 les fonctions des entrées BUS sont forcées par défaut lorsque la carte est déjà programmée.

Caractéristiques techniques

• Variante modèle : Carte de commande E145S
• Référence : 790076
• Alimentation : conçue pour systèmes 230V
• Alimentation électrique : bloc d'alimentation à découpage grande plage avec performances améliorées
• Capot : capot plastique non amovible
• Bords de sécurité : entrées résistives intégrées pour connexion directe de bords de sécurité 8.2 KΩ ; deux entrées indépendantes (ouverture/fermeture)
• Processeur : microprocesseur plus grand avec mémoire accrue pour fonctionnalités Simply Connect
• Connectivité : connecteur enfichable pour modules de connectivité (Simply Connect). USB B supprimé ; programmation, SETPROG et mises à jour de firmware via USB A (clé USB)
• Firmware : bootloader reconnaît firmware E145S (nom fichier E145Ssw.COD) ; mises à jour/rétrogradations via USB A
• Programmation : fichiers EasyBoard sauvegardés sur clé USB et uploadables ; connexion directe PC via USB B non disponible
• Limitations : le monitoring en temps réel et les fonctions de minuterie accessibles via USB B sur la carte précédente ne sont pas disponibles sur l'E145S
