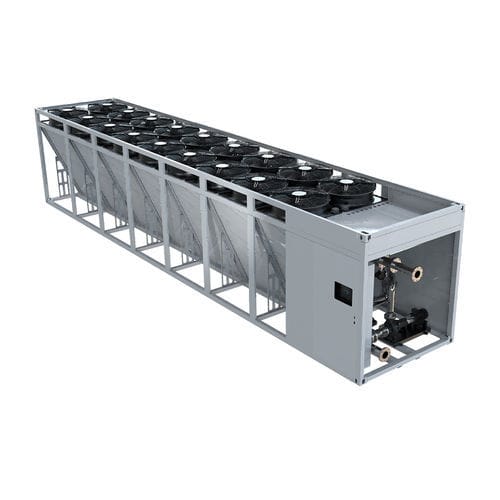

Aéroréfrigérant sur mesure IDCU

Résumé
L'unité de refroidissement sec intégrée d'EXTRCOOL est une solution de dissipation thermique entièrement autonome et conteneurisée, conçue pour les infrastructures de refroidissement liquide critiques des datacenters dédiés à l'IA et au HPC. Elle combine refroidisseur sec, bloc de pompage et systèmes de contrôle dans un seul conteneur, offrant une mise en service simplifiée et un faible PUE pour une disponibilité 24h/24 et 7j/7.

Principaux avantages techniques

• Conception conteneurisée tout-en-un : combine échangeurs de chaleur à tubes ailetés à haut rendement, ensembles de ventilateurs EC, modules de pompe et systèmes de contrôle dans un format de conteneur standard, éliminant l'assemblage complexe sur site.
• Rejet de chaleur haute performance : conception à tubes ailetés de grande surface associée à des ventilateurs EC à vitesse variable pour maximiser le transfert de chaleur côté air, rejetant efficacement la chaleur résiduelle des boucles de liquide fermées sans dépendre de systèmes d'eau glacée.
• Construction robuste adaptée à l'extérieur : conforme aux normes ISO pour conteneurs, avec enceintes résistantes aux intempéries, revêtements anticorrosion et structures d'amortissement des vibrations pour une fiabilité à long terme.
• Déploiement Plug-and-Play : tuyauteries, pompes et commandes pré-testées permettant une connexion rapide aux systèmes CDU, à plaque froide et à collecteur, réduisant le temps de mise en service sur site.
• Fonctionnement silencieux et économe en énergie : ventilateurs et pompes à vitesse variable ajustent dynamiquement le débit selon la température du liquide, réduisant la consommation d'énergie et le PUE.

Spécifications du produit (extraits)
Marque : EXTRÊME
Série de modèles : Unité de refroidissement sec intégrée série IDCU
Type de refroidissement : Refroidissement à sec air-liquide
Catégorie de produit : Unité de rejet de chaleur conteneurisée
Systèmes compatibles : CDU, racks de refroidissement liquide, boucles de plaques froides
Lieu d'origine : Guangdong, Chine

Paramètres principaux par référence
Numéro de pièce disponibles : EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
Capacité nominale de refroidissement : 150 kW, 200 kW, 300 kW, 600 kW, 1000 kW, 1600 kW, 2000 kW
Liquide de refroidissement : PG40 (tous modèles)
Environnement de travail (T & H) : -30°C ~ 45°C / HR 5 ~ 90%
Environnement de stockage (T & H) : -45°C ~ 70°C / HR 5 ~ 93%
Écart de température air/liquide : typ. 10°C/5°C (varie selon modèle)
Température air (intérieur/extérieur) : typ. 30°C / 40°C (varie selon modèle)
Température liquide côté secondaire (sortie/entrée) : selon modèle (ex. 35°C/40°C ; jusqu'à 44,5°C pour les plus gros modèles)
Débit d'air : 50 000 m³/h à 600 000 m³/h selon modèle
Débit du liquide : 500 à 5000 LPM selon modèle
Alimentation : 3P AC380V 50/60Hz (option 3P AC 480V 60Hz)
ATS double alimentation : Oui (tous modèles)
Type de contrôle : Méthode de contrôle PID, régulation de la vitesse du ventilateur en fonction du capteur de température (eau d'alimentation/de retour)
Détection des fuites : Oui
Commutation automatique ventilateur redondant : N+1
Consommation d'énergie : < 5 kW à < 67 kW selon modèle
Communication : Modbus RTU et TCP/IP
Pression de conception : > 10 bars
Poids approximatif : 800 kg à 8000 kg selon modèle
Niveau de protection : IP55
Dimensions (L x P x H) mm : exemples par modèle : 1850×2200×2100 ; 2250×2200×2100 ; 2850×2200×2100 ; 5800×2280×2535 ; 11900×2280×2535 (varie selon référence)

Scénarios d'application idéaux

• Centres de données d'IA : dissipation thermique pour systèmes de refroidissement liquide des GPU GB200/GB300 et charges d'entraînement IA haute densité.
• Clusters HPC et supercalculateurs : solutions clés en main pour boucles de refroidissement liquide destinées au calcul scientifique et à la simulation.
• Rénovation de systèmes air-liquide : mises à niveau à faible coût pour datacenters refroidis par air sans infrastructure d'eau glacée.
• Centres de données Edge et colocation : déploiements extérieurs et en espaces restreints grâce à formats compacts et conteneurisés.
• Architectures de refroidissement liquide hybrides : intégration avec systèmes CDU pour solutions partielles ou complètes.

Pourquoi choisir l'unité EXTRCOOL ?
La conception intégrée élimine le besoin de construire séparément un refroidisseur sec, une pompe et une salle de contrôle, offrant une solution de dissipation thermique économique et évolutive, combinant rendement thermique élevé, robustesse et déploiement simplifié pour garantir un fonctionnement stable, silencieux et écoénergétique toute l'année.

Foire aux questions (sélection)

• À quoi sert une unité de refroidissement sec intégrée ? Il s'agit d'une solution de refroidissement liquide tout-en-un et conteneurisée, intégrant un refroidisseur sec, des pompes et des commandes, éliminant la nécessité d'une infrastructure d'eau glacée complexe.
• Avantages par rapport à un refroidisseur sec autonome ? Permet un déploiement plus rapide, une mise en service simplifiée et une réduction des interventions d'ingénierie sur site ; unités testées en usine pour minimiser les risques d'installation.
• L'unité est-elle compatible avec la plupart des CDU ? Les unités intégrées sont compatibles avec les pressions et températures standard des circuits liquides et proposent des raccords à brides personnalisables pour adaptation aux systèmes CDU commerciaux.

Caractéristiques / spécifications techniques

• Marque : EXTRÊME
• Dénomination commerciale / Série : IDCU series
• Type : Refroidisseur sec conteneurisé air-liquide
• Numéros de pièce : EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Capacités : 150–2000 kW selon modèle
• Débits d'air : 50 000–600 000 m³/h
• Débits liquide : 500–5000 LPM
• Tension : 3P AC380V 50/60Hz (option 480V 60Hz)
• Contrôle : PID, régulation de vitesse ventilateur selon capteur température
• Communication : Modbus RTU / TCP-IP
• Protection : IP55
• Pression de conception : > 10 bars
• Poids : 800–8000 kg (selon modèle)
• Dimensions : voir tableau modèles (ex. 1850×2200×2100 à 11900×2280×2535 mm)
