Groupe frigorifique pour applications alimentaires EXT series

pour la grande distributionpour chambre froidepour entrepôt

Présentation

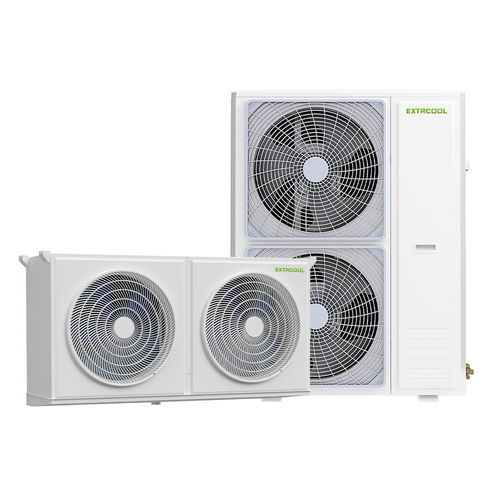

Le groupe frigorifique à fréquence variable EXTRCOOL, piloté par intelligence artificielle, est de conception split et adapté aux applications industrielles et commerciales de la chaîne du froid. Ses composants principaux comprennent un grand évaporateur en L à plusieurs rangées, un compresseur EVI à double rotor, un ventilateur à vitesse variable 560DC et deux détendeurs électroniques (EEV/EVI). Le système permet un contrôle précis de la température et un fonctionnement écoénergétique, garantissant un refroidissement stable et performant même à basse température. Une gestion à distance (optionnelle) est disponible.

Fiabilité et conception
En termes de fiabilité structurelle, l'unité est équipée d'un système de chauffage antigel pour le tuyau d'évacuation des condensats, d'ailettes à grand pas (2,4 à 6 mm) et d'un boîtier en tôle d'acier inoxydable avec revêtement anticorrosion (options d'ailettes personnalisables). Le châssis intègre un système de dégivrage au fluide frigorigène chaud, éliminant efficacement la formation de glace sur l'évaporateur et le bac de récupération. Grâce à une régulation précise de la température, un dégivrage intelligent et une surveillance à distance en option, le groupe frigorifique EXTRCOOL est adapté au stockage frigorifique, à l'industrie agroalimentaire et à la conservation pharmaceutique.

Composants principaux et caractéristiques clés de conception

• Adaptabilité à une large plage de températures : fonctionnement fiable garanti dans des conditions ambiantes de -35°C à 52°C.
• Conception d'évaporateur à haute efficacité : ventilateurs à rotor externe/interne en option avec ailettes à grand pas (2,4 à 6 mm) pour un échange thermique optimal.
• Construction résistante à la corrosion et personnalisable : ailettes revêtues d'acier inoxydable disponibles en option pour environnements difficiles.
• Protection antigivre complète : système de dégivrage du tuyau d'évacuation des condensats et du châssis par réfrigérant chaud pour un fonctionnement ininterrompu.

Avantages de la conversion de fréquence par IA

• Efficacité énergétique accrue : COP augmenté et coûts d'exploitation réduits par rapport aux unités à vitesse fixe.
• Performances de refroidissement rapide : prise en charge du fonctionnement haut débit avec commande à une touche pour un refroidissement rapide.
• Durée de vie prolongée : la modulation de fréquence par IA réduit les démarrages fréquents, minimisant l'usure des composants.
• Stabilité précise de la température : maintien de variations minimales pour préserver la qualité des produits.
• Fonctionnement silencieux : évite le surcadençage et convient à des environnements sensibles au bruit.
• Compatibilité avec électricité verte : peut fonctionner avec photovoltaïque sans onduleur supplémentaire.

Avantages du dégivrage au fluide chaud

• Cycles de dégivrage ultra-courts : le dégivrage s'effectue en quelques minutes, plus rapidement que le dégivrage électrique.
• Fluctuations de température minimales : maintient la fraîcheur des aliments.
• Réduction des coûts d'exploitation : méthode économe en énergie par rapport aux alternatives électriques.
• Besoins d'entretien réduits : technologie stable et fiable, nécessitant peu de remplacements de pièces.

Fonctions de fonte de glace au fluide chaud

• Dégivrage de précision : préchauffe avant dégivrage pour éviter d'endommager l'évaporateur.
• Économies d'énergie importantes : utilisation d'énergie thermique à haut rendement.
• Fonctionnement automatique : démarrage automatique même en conditions difficiles.
• Sécurité opérationnelle améliorée : utilisation de gaz chaud pour fondre la glace en toute sécurité, y compris en cas d'alimentation électrique instable.

Domaines d'application

• Stockage frigorifique industriel et commercial.
• Industrie agroalimentaire (préservation des produits frais, maturation contrôlée, etc.).
• Conservation pharmaceutique (contrôle précis de la température).
• Entrepôts multi-températures et zones frigorifiques par zones.
• Hypermarchés et solutions standardisées à faible encombrement et faible niveau sonore.
• Applications nécessitant congélation et réfrigération rapides et fonctionnement continu 24/7.

Tableau des paramètres du produit
Tableau des paramètres du produit
Modèle d'unité extérieure : EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Spécifications de l'alimentation électrique (U/E/Hz) : 220V/~/50Hz (certains modèles : 380V/3N/50Hz) selon variante
Capacité de refroidissement nominale (kW, nominal à 0°C) : EXT120C 12.0 | EXT120CT 12.0 | EXT160CT 16.0 | EXT200CT 19.8 | EXT230CT 23.8
Puissance d'entrée nominale (kW) : 4.61 | 4.61 | 6.18 | 7.82 | 9.33
COP de refroidissement nominal (kW/kW) : 2.60 | 2.60 | 2.59 | 2.52 | 2.55
Puissance d'entrée maximale (kW) : 7.00 | 7.00 | 9.00 | 10.50 | 13.00
Courant d'entrée maximal (A) : 31.80 | 11.80 | 15.20 | 17.70 | 22.00
Bruit unité extérieure (dB(A)) : 57 | 57 | 59 | 60 | 61
Réfrigérant : R410A (selon version)
Indice d'étanchéité / Classe de protection : IPX4
Dimensions unité extérieure (L×l×H mm) : EXT120C/EXT120CT/EXT160CT 1110×454×940 | EXT200CT 1010×450×1266 | EXT230CT 1135×454×1440
Poids net unité extérieure (kg) : EXT120C 86 | EXT120CT 84 | EXT160CT 90 | EXT200CT 95 | EXT230CT 125
Raccord tuyau (liquide/gaz mm) : 9,52/15,88 (variante EXT230CT 9,52/19,05)
Compresseur : Onduleur CC EVI à double rotor (marque indiquée : GMCC). Quantité : 1 par unité extérieure.
Ventilateur (extérieur) : Ventilateur à onduleur CC (marque : Welling). Quantité : variable selon modèle (1 ou 2 morceaux pour certaines variantes).
Méthode d'expansion : Valve d'expansion électronique double EEV/EVI (EEV/EVI).
Modèle d'unité intérieure (évaporateur) : EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Alimentation unité intérieure : 220V/~/50Hz
Ventilateur intérieur : axial à rotor externe. Quantité et puissance : ex. 2 pièces 180W*2, 260W*2 ou 260W*3 selon modèle.
Volume d'air unité intérieure (m³/h) : ex. 3000*2 | 4500*2 | 4500*3 selon modèle
Méthode de décongélation par bac de récupération : Chauffage par dégivrage au gaz chaud (hot gas)
Évacuation des condensats antigel Chauffage : 100 (valeur standard indiquée dans le tableau)
Plage de températures de stockage : -20°C ~ 40°C (plage générale indiquée)
Plage de température d'évaporation : -30°C ~ 15°C
Température ambiante de référence pour performances : 32°C
Capacités de refroidissement à différentes températures de chambre (extraits, kW) : à 27°C : 19.0 | 19.0 | 25.0 | 28.0 | 35.0 ; à 20°C : 16.0 | 16.0 | 20.8 | 26.5 | 33.0 ; à -20°C : 6.7 | 6.7 | 9.4 | 11.3 | 13.6
Volume applicable (0°C, m³) : EXT120C 90~130 | EXT120CT 90~130 | EXT160CT 120~220 | EXT200CT 200~310 | EXT230CT 300~400
Tonnage de stockage (0°C, t) : EXT120C 50~80 | EXT120CT 50~80 | EXT160CT 70~120 | EXT200CT 100~160 | EXT230CT 140~220
Volume applicable (-20°C, m³) : EXT120C 20~30 | EXT120CT 20~30 | EXT160CT 25~40 | EXT200CT 35~55 | EXT230CT 50~80
Tonnage de stockage (-20°C, t) : EXT120C 10~16 | EXT120CT 10~16 | EXT160CT 15~20 | EXT200CT 20~30 | EXT230CT 25~40
Remarque : Les indications de sélection varient selon les conditions d'utilisation (performances d'isolation, volume utile, température ambiante, volume d'entrées/sorties, fréquence d'ouverture des portes). Ce tableau est fourni à titre indicatif.

caractéristiques / spécifications techniques

• Marque : EXTRCOOL
• Série / modèle : EXT series
• Type : Unité de réfrigération split à onduleur pilotée par IA pour chambre froide
• Réfrigérant : R410A
• Compresseur : Onduleur CC EVI à double rotor (GMCC)
• Ventilateurs : Ventilateurs à onduleur CC (Welling)
• Expansion : Valve électronique double EEV/EVI
• Dégivrage : Dégivrage au fluide/gaz chaud (hot gas)
• Plage d'utilisation ambiante : -35°C à 52°C
• Plage de stockage : -20°C à 40°C
• Plage d'évaporation : -30°C à 15°C
• Classe de protection : IPX4
• Puissances nominales (exemples, à 0°C) : 12.0 kW, 16.0 kW, 19.8 kW, 23.8 kW selon modèle
• Alimentation : variantes 220V/~/50Hz et 380V/3N/50Hz selon modèle
• Dimensions et poids : voir tableau par modèle (ex. UE EXT120C 1110×454×940 mm — 86 kg)
• Applications : stockage frigorifique, agroalimentaire, pharmaceutique, entrepôts multi-températures, supermarchés
