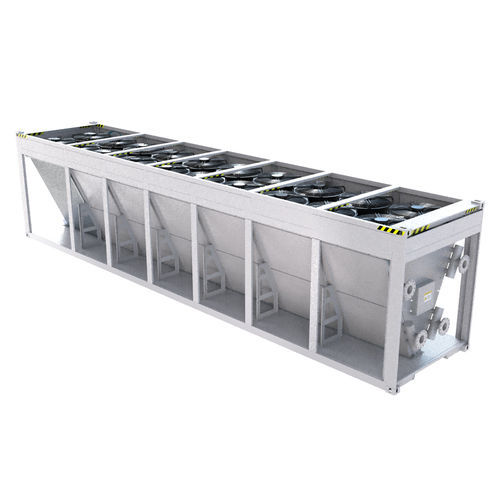

Aéroréfrigérant EXT series

Présentation
Refroidisseur sec air‑liquide conçu pour les systèmes de refroidissement liquide à haute densité. Conçu pour des infrastructures critiques de refroidissement liquide dans les centres de données AI et HPC, le Dry Cooler EXTRCOOL dissipe efficacement la chaleur résiduelle des boucles CDU pour permettre une exploitation fiable avec un PUE réduit pour serveurs GPU et baies haute densité. Lorsque la densité énergétique dépasse 50 kW par baie, cet appareil de niveau entreprise assure un rejet thermique continu et économe en énergie pour un fonctionnement 24/7.

Avantages techniques clés

• Rejet thermique haute efficacité : Échangeur à tubes à ailettes de grande surface associé à des ventilateurs haute pression statique maximisant le transfert thermique côté air, rejetant la chaleur des boucles liquides fermées sans recours à l'eau glacée.
• Conception conteneurisée et robuste : Conforme aux standards de conteneurs ISO pour déploiement extérieur, avec enveloppes résistantes aux intempéries, revêtements anticorrosion et structures anti‑vibration.
• Architecture modulaire et évolutive : Configuration parallèle multi‑ventilateurs permettant d’ajuster la capacité, supportant des systèmes de refroidissement liquide de 100 kW à l’échelle MW.
• Fonctionnement basse nuisance & économie d’énergie : Ventilateurs EC à vitesse variable ajustant le débit d’air selon la température du fluide pour réduire la consommation électrique et abaisser le PUE.
• Intégration plug‑and‑play : Raccords à brides standard et tuyauterie pré‑testée simplifiant l’intégration avec CDU, racks de refroidissement liquide et réseaux de plaques froides pour un déploiement rapide.

Spécifications produit
Attribut : Spécification
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Scénarios d'application idéaux

• Centres de données AI : Rejet thermique fiable pour systèmes de refroidissement liquide de GPU destinés à l’entraînement AI haute densité.
• HPC et clusters de supercalcul : Refroidissement efficace pour boucles de calcul scientifique et simulations d’ingénierie.
• Rétrofit air‑vers‑liquide : Permet la modernisation de centres de données traditionnels sans infrastructure d’eau glacée.
• Centres edge & colocation : Supporte les déploiements extérieurs et à empreinte réduite avec un format conteneurisé et compact.
• Architectures hybrides de refroidissement liquide : S’intègre aux CDU pour des solutions partielles ou complètes de refroidissement liquide.

Pourquoi choisir ce refroidisseur sec ?
Les refroidisseurs secs suppriment le besoin d’installations d’eau glacée complexes, offrant une solution de rejet thermique évolutive pour les centres de données refroidis par liquide. Cette unité associe efficacité thermique, robustesse de déploiement et intégration flexible pour répondre aux besoins des charges AI et HPC tout en maintenant un fonctionnement stable, discret et économe en énergie toute l’année.

Questions fréquentes

• 1. À quoi sert un refroidisseur sec dans les systèmes de refroidissement liquide ? Un refroidisseur sec rejette la chaleur résiduelle des boucles de refroidissement liquide vers l’air ambiant et sert d’unité de rejet thermique pour les CDU, éliminant le besoin d’eau glacée.
• 2. Pourquoi utiliser un refroidisseur sec plutôt qu’une tour de refroidissement ? Les refroidisseurs secs fonctionnent sans évaporation d’eau, supprimant la consommation d’eau et le risque de Legionella, et nécessitent généralement moins d’entretien.
• 3. Le refroidisseur sec est‑il compatible avec les systèmes CDU ? Les refroidisseurs EXTRCOOL supportent les pressions et températures standards des boucles liquides et proposent des brides personnalisables pour s’adapter aux CDU et racks de refroidissement du marché.

Spécifications techniques / Caractéristiques

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
