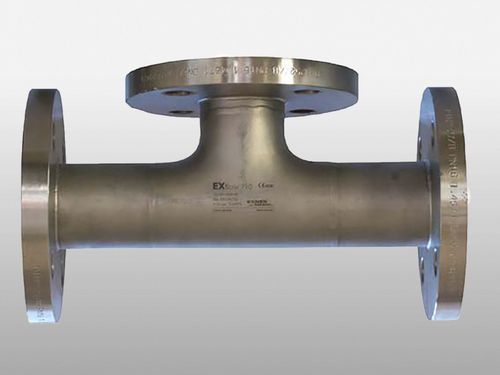

Chambre de passage pour capteur EXflow 710

Vue d'ensemble
Le raccord de passage EXflow 710 est un accessoire conçu pour les têtes rétractables et les raccords statiques. Il est prévu pour les ensembles rétractables EXtract 810 et 810M ainsi que pour la bride statique EXstatic 310. La conception place le capteur directement dans l'écoulement du procédé afin d'assurer des mesures représentatives et répétables. Le corps est fabriqué en acier inoxydable et est disponible en plusieurs diamètres nominaux et configurations de raccordement. Une option d'âme ETFE conductrice augmente la résistance chimique pour les milieux exigeants.

Compatibilité
Adapté à l'intégration directe de capteurs avec les ensembles rétractables EXtract 810 / 810M et les raccords statiques EXstatic 310. Permet l'installation en ligne et le remplacement du capteur sans interruption du procédé.

Avantages

• Tailles disponibles : DN25 / 1" et DN50 / 2"
• Direction d'écoulement sélectionnable : 90° ou 180°
• Options de matériaux : acier inox (1.4571 / 316Ti) ou version avec âme ETFE (option conductrice disponible)
• Multiples variantes de raccords process et capteur
• Températures et pressions admissibles : jusqu'à 16 bar et 140 °C
• Version bride DN50 disponible sur demande avec âme PFA (naturelle ou conductrice) en acier inox 1.4571 ou acier P235GH revêtu

Options de configuration (sélection sur la fiche produit)

• Matériau : acier inox 1.4571 / 316Ti ou acier inox 1.4571 / 316Ti avec âme ETFE
• Raccord process : bride DN25, bride DN50 PN16, bride ANSI 1" , bride ANSI 2" 150lbs, manchon à souder DN25 / 1" ou DN50 / 2"
• Support / raccord capteur : bride DN50, bride ANSI 2" , prise G1 1/4" , filetage femelle NPT 3/4" , filetage femelle G3/4"
• Direction d'écoulement : 180° ou 90°

Spécifications
Matériau : 1.4571 / 316Ti (âme ETFE en option)
Pression process : max. 16 bar
Température process : max. 140 °C
Raccord process : bride DN25 / DN50 / ANSI 1" / ANSI 2" , raccord à souder
Raccord capteur : bride DN50 / ANSI 2" , filetage G1 1/4" / G3/4" / NPT 3/4"
Direction d'écoulement : 90° ou 180°

Applications

• Mesures en ligne
• Points de mesure en dérivation (bypass)
• Applications de l'industrie chimique
• Traitement de l'eau et des eaux usées

Caractéristiques techniques

• Modèle : EXflow 710
• Options de matériau : acier inox 1.4571 / 316Ti ; version ETFE conductrice en option
• Pression nominale process : jusqu'à 16 bar
• Température process max. : 140 °C
• Raccords process : bride DN25, bride DN50, ANSI 1", ANSI 2", raccords à souder
• Raccords capteur : bride DN50, ANSI 2", prise G1 1/4", filetage G3/4", filetage NPT 3/4"
• Direction d'écoulement : sélectionnable 90° ou 180°
• Tailles disponibles : DN25 / 1" et DN50 / 2"
• Version à âme PFA disponible sur demande (bride DN50) en acier inox 1.4571 ou acier P235GH revêtu
