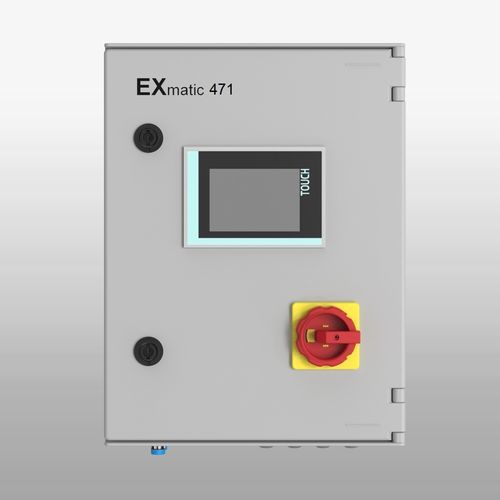

Unité de contrôle avec affichage EXmatic 471

pour support de sonde rétractableprogrammableautonome

Présentation
EXmatic 471 est une unité de commande électro-pneumatique conçue pour la commande entièrement automatique des corps de sonde rétractables de la série EXtract 8XX. Associée à un corps EXtract 8XX, l'unité déplace le capteur hors du process vers une position de maintenance pour nettoyage automatique, inspection, étalonnage ou remplacement. Les cycles de nettoyage et les fonctions complémentaires sont programmables. Des contacts de sortie permettent l'intégration au système de contrôle de procédé pour démarrage externe et surveillance. EXmatic 471 est un système ouvert et autonome compatible avec tout transmetteur.

Vos avantages

• Points de mesure entièrement automatiques
• Prolongation de la durée de vie du capteur et réduction des opérations de maintenance
• Système ouvert — compatible avec tout amplificateur/transmetteur
• Signaux de sortie pour intégration au PCS/DCS
• Possibilité d'utiliser jusqu'à trois solutions de nettoyage différentes
• Fonction d'eau de verrouillage (sperrwasser)
• Pré-nettoyage et post-nettoyage configurables
• Tuyau de raccordement intégré pour fonctionnement plug-and-play
• Retrait sécurisé du capteur en conditions de process en service

Applications

• Commande de corps rétractables pour opérations de nettoyage entièrement automatiques
• Retrait des capteurs en cours de process
• Points de mesure nécessitant des intervalles de nettoyage réguliers
• Sites présentant des encrassements persistants du capteur
• Médias adhérents ou fibreux

Options de configuration

• Gehäuse : boîtier en plastique renforcé avec afficheur ou boîtier en acier inoxydable avec afficheur
• Rinçage par armature 1 / armature 2 : options pour 1, 2 ou 3 médias de nettoyage (combinaisons possibles)
• Longueur du tuyau de raccordement par armature : sans, 3 m, 5 m, 10 m ou combinaisons (ex. 3 m / 5 m, 5 m / 10 m, 10 m / 10 m)
• Interface : E/S discrètes 24 V CC

Caractéristiques techniques

• Alimentation électrique : 24 V CC / 30 VA
• Alimentation air : air comprimé 6 bar, filtré
• Entrée déclenchement externe : 24 V CC, alimentation interne pour contact libre de potentiel
• Consommation maximale : 1,6 A
• Sorties relais externes : 24 V CC, max. 250 mA
• Sortie pompe : 24 V CC, max. 250 mA
• Sortie contact d'alarme : 24 V CC, max. 100 mA
• Matériaux du boîtier : plastique renforcé de verre ou acier inoxydable
• Dimensions du boîtier : 300 x 400 x 200 mm
• Température ambiante de fonctionnement : 0 à +55 °C
• Degré de protection : IP54
