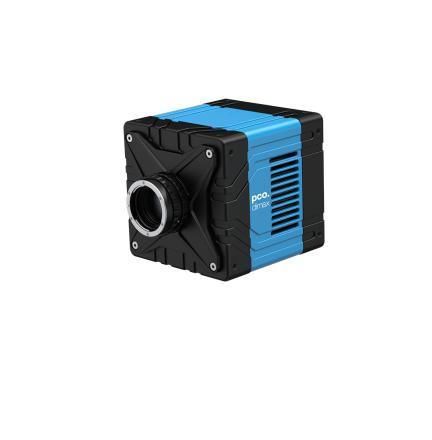

Caméra numérique pco.dimax 3.6 ST

matricielle2Dindustrielle

Vue d'ensemble
La pco.dimax 3.6 ST CLHS est une caméra haute vitesse en streaming conçue pour l'acquisition continue à pleine résolution 3,6 MP et plus de 2000 images par seconde. Son interface Camera Link HS (CLHS FOL) permet un transfert de données 10 bits non compressé en temps réel sur fibre optique 8×10 Gb. L'architecture en streaming supprime les limites de mémoire interne, offrant des temps d'enregistrement quasi illimités et un accès immédiat aux données d'image capturées. Numéro de pièce : 85108025001

Points clés

• Streaming haute vitesse continu à la résolution complète 1984 × 1808
• Interface Camera Link HS (CLHS FOL) pour transfert 10 bits non compressé en temps réel sur fibre optique 8×10 Gb
• Streaming sans limitations de mémoire interne pour des enregistrements quasi illimités et un accès immédiat aux images

Caractéristiques principales

• Grands pixels de 11 µm pour une sensibilité élevée
• Obturateur global pour des images sans distorsion lors de processus dynamiques
• Grande capacité de puits (60 000 e-) pour une reproduction précise du signal
• Capteur thermiquement stabilisé pour une imagerie précise et fiable
• Versions refroidies par air ou par liquide ; le refroidissement liquide assure un fonctionnement sans vibrations
• Adaptée à la recherche sur matériaux, l'aérospatiale, l'inspection industrielle et l'imagerie scientifique

Documentation (titres disponibles)

• Fiche technique pco.dimax 3.6 ST High-speed Camera
• Extended High-Speed Recording with d.fine Optical Quality Flyer
• Guide de démarrage rapide pco.dimax 3.6 ST series
• Manuel pco.dimax 3.6 CLHS

Caractéristiques techniques

• Résolution : 1984 × 1808 pixels
• Taille du capteur : 21,8 mm × 19,8 mm
• Diagonale : 29,5 mm
• Taille de pixel : 11 µm × 11 µm
• Mode d'obturation : Obturateur global
• Fréquence d'images : 2166 ips
• Capacité de puits : 60 000 e-
• QE (capteur) : 68 % @ 620 nm
• Plage spectrale : 340 nm – 1100 nm
• Bruitage de lecture : < 65 e-
• Courant d'obscurité : < 250 e-/s/pixel @ 25 °C
• Temps d'exposition : 10 µs à 10 ms
• Plage dynamique A/N : 10 bit
• Interface de données : Camera Link HS (FOL)
• Dimensions : 145 mm × 145 mm × 141 mm
