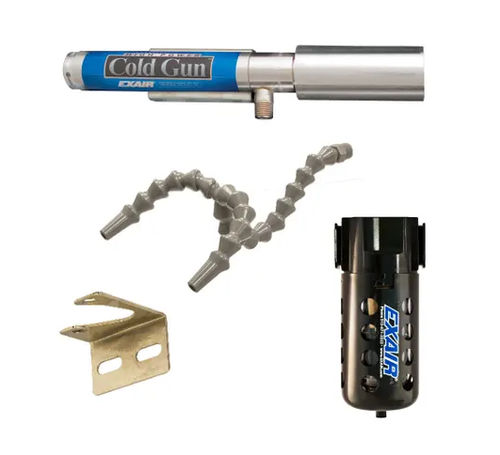

Buse à air froid Model 5015

de refroidissementpour machine-outil

Présentation
Le Cold Gun Only (P5015) est un dispositif de refroidissement par vortex livré sans kit de tuyau ni filtre/séparateur fournis avec les systèmes Cold Gun complets. Il génère un flux d'air propre et froid d'environ 54°F (30°C) en dessous de la température d'alimentation. L'appareil fonctionne silencieusement sans pièces mobiles et convient aux opérations d'usinage et de refroidissement lorsque les liquides de coupe ne peuvent pas être utilisés. Disponible en versions standard et haute puissance.

Applications

• Aiguisage d'outils
• Rectification de forets et fraises
• Fraisage de profil (routing)
• Rectification à plongée et profilée
• Fraisage
• Rectification de surface
• Forage
• Rectification de pneus
• Sciage à ruban
• Usinage des plastiques
• Découpe laser
• Refroidissement de rouleaux (chill rolls)
• Fixation d'adhésifs thermofusibles

Avantages

• Améliore les cadences de production
• Évite les brûlures des pièces
• Prolonge la durée de vie des outils et réduit les ruptures
• Améliore le contrôle des tolérances
• Prévient les étalements sur métaux et plastiques
• Pièce finie sèche
• Élimine l'encrassement des meules
• Faible coût d'exploitation (pas de liquide de coupe)
• Compact, léger et portable
• Pas de pièces mobiles — sans entretien
• Fonctionnement silencieux
• Fonctionne uniquement à l'air comprimé (pas d'électricité requise)

Accessoires (description)

• Kit de tuyau point unique — flux concentré pour perçage et rectification
• Kit de tuyau double — couverture plus large pour sciage à ruban, fraisage, rouleaux de refroidissement et fixation d'adhésifs thermofusibles

Systèmes Cold Gun (exemples de systèmes disponibles)

• Modèle 5215 Cold Gun System (une sortie froide) — comprend Cold Gun, Kit de tuyau point unique, buse cône 3/8" (10 mm), buse ventilateur 1-1/4" (32 mm), filtre séparateur à vidange manuelle
• Modèle 5315 Cold Gun System (deux sorties froides) — comprend Cold Gun, Kit de tuyau double, (2) buses cône 1/4" (6 mm), (2) buses ventilateur 1" (25 mm), filtre séparateur à vidange manuelle
• Modèle 5230 High Power Cold Gun System (une sortie froide) — comprend High Power Cold Gun, Kit de tuyau point unique, buse cône 3/8" (10 mm), buse ventilateur 1-1/4" (32 mm), filtre séparateur à vidange automatique
• Modèle 5330 High Power Cold Gun System (deux sorties froides) — comprend High Power Cold Gun, Kit de tuyau double, (2) buses cône 1/4" (6 mm), (2) buses ventilateur 1" (25 mm), filtre séparateur à vidange automatique

Performances
Performances Cold Gun
5215 Cold Gun | Pression d'alimentation : 100 PSIG / 6.9 BAR | Consommation d'air : 15 SCFM / 425 SLPM | Niveau sonore : ~70 dBA
5315 Cold Gun | Pression d'alimentation : 100 PSIG / 6.9 BAR | Consommation d'air : 15 SCFM / 425 SLPM | Niveau sonore : ~70 dBA
5230 High Power Cold Gun | Pression d'alimentation : 100 PSIG / 6.9 BAR | Consommation d'air : 30 SCFM / 850 SLPM | Niveau sonore : ~82 dBA
5330 High Power Cold Gun | Pression d'alimentation : 100 PSIG / 6.9 BAR | Consommation d'air : 30 SCFM / 850 SLPM | Niveau sonore : ~82 dBA

Principe de fonctionnement (résumé)
Le Cold Gun utilise un tube vortex pour convertir l'air comprimé en deux flux, l'un chaud et l'un froid. De l'air secondaire est aspiré; le flux chaud est évacué par une sortie silencieuse et le flux froid est délivré via un tuyau flexible au point d'utilisation. Une base magnétique assure un montage simple et la portabilité.

Caractéristiques / spécifications techniques

• Nom commercial / série : Cold Gun Only
• Versions disponibles : Standard Cold Gun et High Power Cold Gun
• Abaissement de température : 54°F (30°C) sous la température d'alimentation
• Pression d'alimentation recommandée : 80–100 PSIG (5.5–6.9 BAR)
• Consommation d'air (standard) : 15 SCFM (425 SLPM)
• Consommation d'air (haute puissance) : 30 SCFM (850 SLPM)
• Niveau sonore (standard) : ~70 dBA
• Niveau sonore (haute puissance) : ~82 dBA
• Fonctionnement : refroidissement par vortex ; silencieux ; pas de pièces mobiles
• Expédition : ce produit Cold Gun Only est expédié sans kit de tuyau ni filtre/séparateur
• SKU : P5015
• Prix affiché sur la page : 438 USD
