Tube vortex pour refroidissement localisé 3808

pour air froid

Description
Solution éprouvée pour réduire les temps d'arrêt et augmenter la productivité sur des opérations avec petites pièces exposées à la chaleur. Le Mini Cooler™ d'EXAIR produit un flux d'air froid focalisé pour empêcher l'accumulation de chaleur sur outils et pièces. Efficace pour les processus à grande vitesse afin d'éviter brûlures, fusion et casse liée à la chaleur. Fonctionnement silencieux sans pièces mobiles. Disponible avec une ou deux sorties froides.

Applications

• Refroidissement d'outils de petite taille
• Refroidissement d'aiguilles
• Refroidissement de lames
• Rectification de lentilles

Avantages

• Faible coût d'installation et d'exploitation
• Augmente les cadences de production
• Améliore les tolérances dimensionnelles
• Silencieux et compact ; pas de pièces d'usure

Accessoires
5904 - Mini Cooler™ Single Point Hose Kit (inclus avec 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (inclus avec 3308)
9003 - Séparateur filtre à vidange manuelle, 1/4 NPT (inclus avec 3808)
9012 - Robinet d'arrêt manuel, 1/4 NPT
9027 - Filtre d'élimination d'huile, 1/4 NPT, 24 SCFM (680 SLPM)

Systèmes

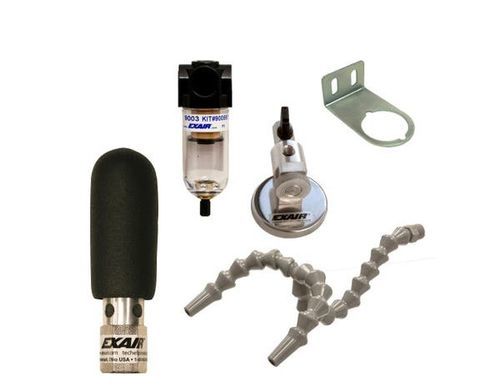

Deux systèmes sont disponibles : le modèle 3808 (une sortie froide) comprend le Mini Cooler™, le Mini Single Point Hose Kit, une base magnétique orientable et le séparateur filtre à vidange manuelle avec support de montage. Le modèle 3308 (deux sorties froides) comprend le Mini Cooler™, le Mini Dual Point Hose Kit, une base magnétique orientable et le séparateur filtre à vidange manuelle avec support de montage.

Fonctionnement
Le Mini Cooler™ intègre un tube vortex qui convertit un faible débit d'air comprimé en deux flux coaxiaux en sens opposé. Les flux échangent la chaleur, produisant de l'air froid à une extrémité et de l'air chaud à l'autre. Un tuyau flexible dirige le flux d'air froid vers la surface à refroidir.

Caractéristiques techniques

• Modèle / SKU présenté sur cette page : P3808
• Configurations : sortie froide simple (3808) ou sortie froide double (3308) ; modèle Mini Cooler™ seul référencé (3708)
• Débit d'air froid (aperçu) : ~20°F (-7°C) flux d'air froid pour prévenir l'accumulation de chaleur
• Valeur tableau de performance : Température sortie 16°F (-9°C)
• Consommation d'air : 8 SCFM (227 SLPM) — conditions d'air d'alimentation référencées à 100 PSIG (6,9 BAR) & 70°F (21°C)
• Niveau sonore : 76 dBA mesuré à 3 ft (914 mm)
• Raccord entrée : 1/4 NPT
• Fonctionnement : pas de pièces mobiles ; fonctionnement silencieux
• Options de kit de tuyau incluses : sortie froide simple ou sortie froide double
