Kit de démarrage automatisme STK205

de supervisiond'acquisition de donnéesIoT

Overview
Le kit de démarrage Ewon IIoT (STK205) fournit une solution passerelle prête à l'emploi pour la connectivité machine à distance, l'acquisition de données et l'intégration. Il comprend la passerelle Ewon Flexy 205 et des cartes d'extension pour activer le WiFi, des E/S supplémentaires et une carte de démonstration — adapté aux projets pilotes, POC et déploiements à petite échelle en milieu industriel.

Features and benefits

• Acquisition et enregistrement des données : Collecte des données depuis automates, capteurs et équipements terrain via de nombreux protocoles industriels, dont OPC UA et Modbus.
• Connectivité et dépannage à distance : Accès VPN sécurisé (Talk2M) pour le diagnostic et la maintenance des automates ; configuration rapide avec assistants intégrés.
• Supervision locale et cloud : Tableaux de bord web locaux pour visualisation des KPI et KPI en direct dans le cloud via M2Web et Talk2M Data Services.
• Intégration flexible des données : Envoi vers serveurs locaux ou cloud via MQTT, HTTPS, FTP ou API ; scripts (Basic/Java) pour flux personnalisés.
• Communications extensibles : Cartes d'extension interchangeables (WiFi, 3G/4G, USB, WAN Ethernet) pour s'adapter aux besoins réseau évolutifs.
• Couverture des protocoles : Serveur OPC UA, Modbus RTU/TCP, EtherNet/IP, adaptateurs PROFINET/PROFIBUS et nombreux drivers pour compatibilité étendue.
• Prêt pour l'industrie : Montage sur rail DIN ou mural, plage de température étendue et tests vibration/choc selon normes IEC.
• Limitation d'achat : 1 pièce par client.

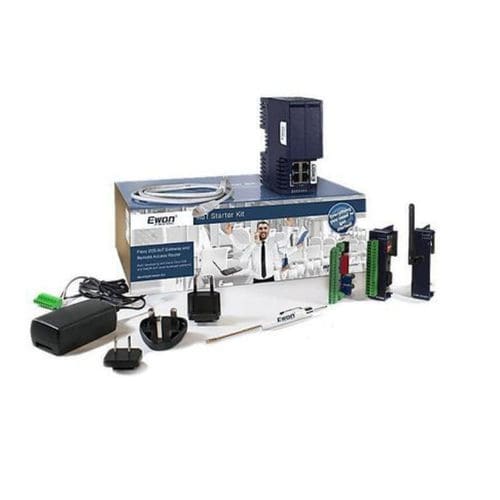

Contents of delivery

• Passerelle Ewon Flexy 205
• Carte d'extension WiFi
• Carte d'extension E/S
• Carte de démonstration E/S
• Alimentation (PSU + 3 prises EU/UK/US + 2 connecteurs d'alimentation)
• Câble Ethernet gris, 1 m
• Tournevis de marque
• Feuillet de bienvenue
• Boîte en carton de marque

Additional product notes

• Numéro d'article : STK205
• Une pièce par client uniquement

Caractéristiques / spécifications techniques

• Numéro d'article : STK205
• Dénomination commerciale : Ewon IIoT Data Starter Kit
• Marque : Ewon
• Pays d'origine : Belgique
• Code SH : 8517699000
• Certifications : CE, UL, KC, RCM, FCC, IC, UKCA ; Giteki Japon ; notification FSS Russie
• Tests environnementaux : IEC 60068 (froid, chaleur sèche, variation de température, humidité cyclique)
• Vibration & choc : IEC 60068-2-27, IEC 60068-2-64, IEC 60068-2-6
• Catégorie DEEE : Équipements informatiques et de télécommunications
• Dimensions nettes (L×H×P) : 55 × 133 × 122 mm
• Poids net : 122 g
• Dimensions emballé (L×H×P) : 891,5 × 320 × 110 mm
• Poids emballé : 228 g
• Montage : Rail DIN (support inclus) ou fixation murale
• Tension d'entrée : 12–24 VDC ±20%, LPS
• Connecteur d'alimentation : 9 broches
• Température de fonctionnement : -25 °C à +60 °C
• Température de stockage : -30 °C à +70 °C
• Humidité relative : 10–95% (sans condensation)
• Matériau boîtier : Plastique
• Matériau emballage : Carton
• Garantie : 3 ans
• Configuration : Configuration web via interface embarquée avec assistants ; gestion des utilisateurs et possibilité d'uploader une interface web personnalisée
• Sécurité VPN : Chiffrement SSL/TLS de bout en bout ; authentification via certificats x509 ; suites de chiffrement robustes
• VPN : OpenVPN (SSL UDP ou TCP)
• Fonctions routeur : Routage LAN/WAN, passerelle Ethernet-vers-série, filtrage IP, NAT, redirection de ports, DHCP client/serveur
• Protocoles d'acquisition : OPC UA, Modbus RTU/TCP, Unitelway, DF1, PPI, MPI, PROFIBUS, FINS, EtherNet/IP, ISO TCP, protocoles Mitsubishi, BACnet/IP, ASCII
• Protocoles de publication : OPC UA, Modbus, MQTT, SNMP, HTTPS
• Enregistrement des données : Jusqu'à 2 500 tags internes ; base interne jusqu'à 1 000 000 d'horodatages ; export via DataMailbox, FTP ou email
• Fonctions données : Connecteurs IoT multiples ; scripting embarqué (Basic/Java) ; APIs Talk2M Data Services ; tableaux de bord locaux et surveillance KPI cloud
• Connecteurs : 4 × RJ45 Ethernet (10/100 Mb) configurables LAN/WAN (port 1 toujours LAN) ; 2 × entrées digitales (0–12/24 VDC, isolation 1,5 kV) ; 1 × sortie digitale (MOSFET open-drain, 200 mA, isolation 1,5 kV)
• Pile : Oui
• Emplacement carte SD : SD
• Options d'extension : Cartes interchangeables pour WiFi, 3G, 4G, USB, Ethernet WAN
