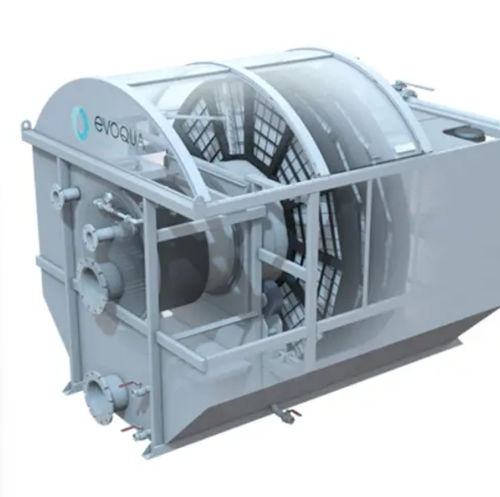

Groupe de filtration à disque Forty-X®

à tamisen panneauxpour eau

Présentation
La série Forty-X® Disc Filter Armor est un équipement de filtration à haut débit qui associe un pré-tamis intégré et des panneaux en acier inoxydable conçus pour supporter de fortes charges de solides et offrir un débit hydraulique supérieur. Le panneau filtrant en maillage tertiaire optimum tissé (OTM) utilise des fils en acier inoxydable 316L pour créer une armure tissée améliorant la capture et le rejet des particules. La configuration des panneaux comprend une structure moulée robuste et un joint assisté par pression permettant aux panneaux de fonctionner à une perte de charge plus élevée et d'assurer un débit supérieur par rapport aux conceptions de panneaux plats en polyester tissé. La série Forty-X Disc Filter Armor d'Evoqua combine les technologies de filtration outside-in et inside-out dans une seule unité contrôlée par PLC ; l'eau d'alimentation passe à travers le pré-tamis (outside-in) puis à travers les panneaux du disque (inside-out). Cette combinaison de deux technologies de filtration en une seule unité constitue une solution efficace et robuste pour les applications difficiles.

Brevets
Peut être couvert par un ou plusieurs des brevets suivants : 7,597,805; 7,972,508; 8,118,175; 8,409,436; 8,801,929; 8,808,542; 8,961,785.

Caractéristiques

• Un pré-tamis intégré pour gérer de fortes charges de solides et protéger le filtre à disques en éliminant les matières organiques et inorganiques.
• Les panneaux filtrants en maillage tertiaire optimum (OTM) utilisent des fils en acier inoxydable 316L pour créer un tissage qui améliore la capture et le rejet des solides.
• Système de nettoyage chimique automatisé.
• Facile à utiliser et à entretenir.
• Conception modulaire offrant flexibilité et possibilité d'extension.
• Convient pour la modernisation de filtres conventionnels existants.

Caractéristiques / Spécifications techniques

• Type de filtration : Combinaison outside-in (pré-tamis) et inside-out (panneaux de disques) dans une unité unique contrôlée par PLC.
• Matériau des panneaux filtrants : Maillage tertiaire optimum tissé (OTM).
• Matériau des fils : Fils en acier inoxydable 316L dans les panneaux OTM.
• Construction des panneaux : Cadre structurel moulé robuste avec joint assisté par pression.
• Avantages de conception : Accepte de fortes charges de solides, supporte une perte de charge plus élevée et offre un débit hydraulique supérieur par rapport aux conceptions de panneaux plats en polyester tissé.
• Nettoyage : Système de nettoyage chimique automatisé inclus.
• Contrôle : Unité contrôlée par PLC.
• Modularité : Conception modulaire pour flexibilité et extensibilité ; adaptée à la réfection de filtres conventionnels.
• Documentation : Fiches techniques disponibles (deux fiches référencées).
• Couverture brevetaire : Voir les brevets listés ci-dessus.
