Système de vide pour l'industrie chimique V10K™

industrielautomatiquemodulaire

Présentation
Alimentation en gaz sous vide à faible capacité, régulée différentielement, conçue pour des applications de dosage jusqu'à 15 kg/h. Conception modulaire et murale adaptée au contrôle industriel de l'alimentation en gaz.

Description principale

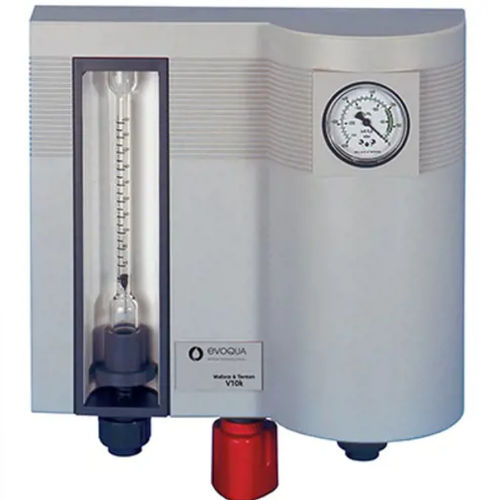

Le Wallace & Tiernan® V10K™ est un ensemble d'alimentation par aspiration à distance composé d'un régulateur de vide positionné à l'alimentation en gaz, d'une unité de contrôle de gaz murale équipée d'un rotamètre indiquant le débit de dosage, et d'un injecteur actionné par eau fournissant la source de vide pour l'entraînement du système. Le contrôle d'écoulement par orifice en V assure une précision et une répétabilité éprouvées pour le dosage des gaz.

Points forts

• Technologie éprouvée offrant une longue durée de service
• Contrôle d'écoulement par orifice en V garantissant précision et répétabilité
• Conception favorisant la maintenabilité — composants facilement accessibles

Caractéristiques

• Commutation automatique intégrée vers une alimentation en gaz de secours pour un fonctionnement continu
• Grandes colonnes de débit de 5" et 10" pour une lecture claire et une indication précise du débit
• Modes de contrôle flexibles, du manuel au totalement automatique
• Rapport d'abaissement (turn-down) de 20:1 en mode manuel et automatique
• Option de montage mural pour une installation compacte

Avantages

• Contrôle entièrement automatique en option via un régulateur de procédé ou par actionneur 4–20 mA
• Les versions à commande manuelle peuvent être rétrofitées pour automatisation (actionneur électrique)
• Le rapport 20:1 limite les réglages sur site pour couvrir les débits minimum/maximum

Caractéristiques techniques

• Capacité maximale Chlorine : 15 kg/hr
• Capacité maximale Sulfur Dioxide : 10 kg/hr
• Capacité maximale Carbon Dioxide : 8 kg/hr
• Capacité maximale Ammonia : 5 kg/hr
• Capacité de dosage jusqu'à 15 kg/hr (déclaration de conception produit)
• Contrôle d'écoulement par orifice en V pour précision et répétabilité
• Régulateur de vide à l'alimentation en gaz, unité de contrôle murale avec rotamètre, injecteur actionné par eau comme source de vide
• Commutation automatique intégrée de l'alimentation en gaz
• Grandes colonnes de débit (5" et 10") pour une indication précise
• Contrôle : manuel à totalement automatique (y compris commande d'actionneur 4–20 mA)
• Rapport d'abaissement : 20:1
• Montable en mural ; composants conçus pour la maintenabilité
