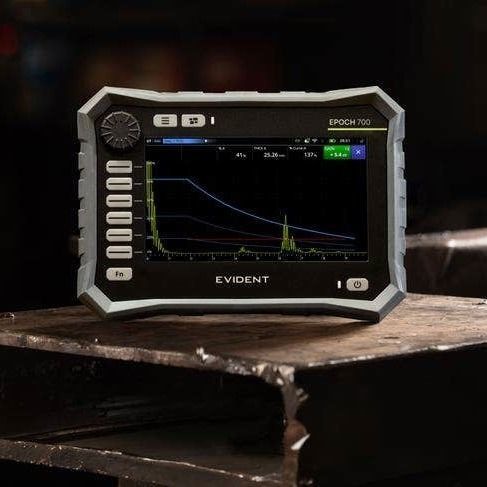

Détecteur de défauts à ultrasons conventionnels EPOCH™ 700

pour CNDportablenumérique

L'EPOCH™ 700 est un détecteur de défauts par ultrasons conventionnel qui associe une numérisation A-scan 24 bits, un écran tactile moderne, une molette de réglage dédiée et des boutons d'accès direct. Conçu pour les inspections sur site, il prend en charge le format .nde ouvert et l'enregistrement A-scan embarqué pour des traces d'inspection numériques vérifiables.

Présentation
L'instrument fournit une acquisition de signal haute résolution et des données lisibles même en environnement bruyant. L'interface hybride (écran tactile + molette + boutons physiques) permet une utilisation efficace avec gants et en conditions difficiles. La prise en charge du format .nde et la génération de rapports embarqués facilitent le transfert et la traçabilité des données.

Capacités principales

• Numérisation A-scan 24 bits avec minimum 1024 échantillons par A-scan et affichage d'amplitude jusqu'à 0–800% de la hauteur écran
• Récepteur à large plage dynamique réduisant la saturation et l'écrêtage
• Écran 7 pouces haute résolution pour rendu A-scan précis et superpositions lisibles
• Émetteur PerfectSquare™ réglable (20 ns–5000 ns) avec tensions d'impulsion 100/200/300/400 V et amortissement sélectionnable
• Plus de 20 jeux de filtres entièrement numériques (bande étroite, bande large, passe-bas)
• Suite complète de méthodes de dimensionnement : DAC/TCG (ASME, JIS, CNDAC, personnalisé), DGS/AVG, AWS D1.1/D1.5
• Enregistrement A-scan embarqué jusqu'à 30 s à 60 ips et prise en charge du format .nde
• Boîtier IP65 et tests MIL‑STD pour chocs/vibrations garantissant la fiabilité terrain

Conçu pour les inspecteurs et les flux de travail
Équilibré ergonomiquement (~1,8 kg batterie incluse) pour une utilisation à une main. Comprend visualisation par tracé de rayons pour le positionnement, configurateur visuel de méthode de dimensionnement, 64 Go de stockage interne, Wi‑Fi/Bluetooth pour transfert sans fil et rapports directs depuis l'appareil pour simplifier les flux d'inspection.

Applications
Adapté à l'inspection de soudures, inspections des composites, inspection de composants et pièces métalliques, contrôle qualité en fabrication et inspections nucléaires exigeantes. Qualifications EPRI PDI et support de sondes qualifiées (ex. C542, C571, C5011) pour applications critiques.

Caractéristiques (extrait)
Dimensions boîtier : 230,7 mm × 166,9 mm × 71,9 mm
Poids : 1,8 kg (batterie incluse)
Autonomie : >8 heures typique
Écran : TFT LCD 7 pouces
Stockage : 64 Go interne
Tensions d'impulsion : 100/200/300/400 V ; pulser 20 ns–5000 ns
Profondeur A-scan : 24 bits ; échantillons ≥1024 par A-scan
Plage d'amplitude : 0–110 %, 0–400 % ou 0–800 % FSH sélectionnable
Indice IP : IP65
Connectivité : USB-C, Wi‑Fi, Bluetooth, connecteur LEMO 19 broches
