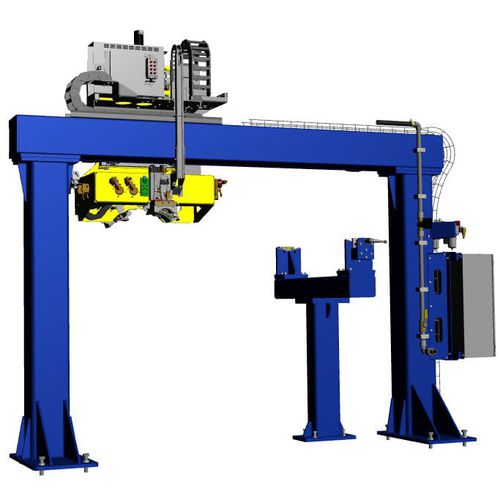

Système d'inspection à ultrasons

automatiséde la qualitéde dimensionnement

Solutions ERW : Système d’inspection à haute température sur ligne de production de tubes soudés par résistance électrique Contrôle de processus entièrement automatisé de tubes soudés par résistance électrique Le système d’inspection à haute température sur ligne de production des tubes ERW s’intègre à la ligne de production entre le refroidissement de la soudure et le recuit, lorsque la température du tube est de 100 °C ou moins. Un sabot autorefroidissant spécialement conçu et des avertisseurs automatiques protège la sonde multiélément contre les températures excessives. À l’aide de la technologie par ultrasons conventionnels (UT) et multiéléments (PA), le système inspecte les surfaces internes et externes de la soudure ERW et la zone thermiquement affectée dans des tuyaux d’un diamètre extérieur allant de 60,3 mm à 508 mm. La technologie de suivi automatique des soudures connectée à des mécanismes entraînés par servomoteur permet d’assurer la couverture de la région d’intérêt. Les défauts typiques suivants sont détectés : • Fissures longitudinales • Trous débouchants • Défauts de lamination dans la zone affectée thermiquement (jusqu’à 25 mm de chaque côté de la soudure) Conformité stricte aux normes prévues pour les fabricants de matériel tubulaire pétrolier Entièrement automatisé, le système d’inspection à haute température sur ligne de production de tubes ERW suit et enregistre le profil de la soudure, et les sondes UT détectent les défauts dans la zone soudée grâce à la fonction de positionnement automatique.
