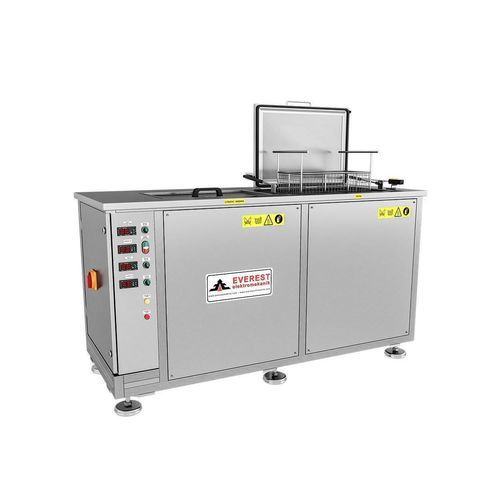

Système de lavage à ultrasons MultiClean

automatiqueindustrielde pièces

Caractéristiques générales
Les systèmes de lavage ultrasonique multibac MultiClean sont conçus pour le nettoyage de précision des pièces sensibles en lignes de production et de maintenance industrielles. Ils éliminent les contaminants des petits trous et des géométries complexes avant traitement de surface ou assemblage final. Les installations combinent pré-lavage, lavage ultrasonique, rinçage, sur-rinçage et séchage ; la configuration dépend du niveau de contamination et des exigences de production. Les transducteurs standard sont de 28 kHz en fond de cuve, d'autres fréquences disponibles sur demande.

Principales caractéristiques

• Système de lavage : Nettoyeur ultrasonique multistade pour pièces
• Principe de fonctionnement : Pièces en paniers traversant pré-lavage, lavage ultrasonique, rinçage, passivation optionnelle et séchage
• Système de cuves : Cuves multiples avec chauffage individuel
• Construction : AISI 304 inoxydable (standard)
• Ultrasons : 28 kHz standard ; 40 kHz ou options multi-fréquence sur demande

Spécifications techniques

• MultiClean 2-60 — Dimensions panier (w×l×h) mm : 250×450×350 ; Dimensions extérieures (w×l×h) mm : 600×1650×900 ; Capacité cuve : 60 L
• MultiClean 2-80 — Panier : 280×560×350 ; Extérieur : 630×1900×900 ; Cuve : 80 L
• MultiClean 2-120 — Panier : 450×560×350 ; Extérieur : 800×1900×900 ; Cuve : 120 L
• MultiClean 2-160 — Panier : 450×800×350 ; Extérieur : 800×2350×900 ; Cuve : 160 L
• MultiClean 2-240 — Panier : 680×800×350 ; Extérieur : 1050×2350×900 ; Cuve : 240 L
• MultiClean 3-60 — Panier : 250×450×350 ; Extérieur : 600×2300×900 ; Cuve : 60 L
• MultiClean 3-80 — Panier : 280×560×350 ; Extérieur : 630×2670×900 ; Cuve : 80 L
• MultiClean 3-120 — Panier : 450×560×350 ; Extérieur : 800×2670×900 ; Cuve : 120 L
• MultiClean 3-160 — Panier : 450×800×350 ; Extérieur : 800×3350×900 ; Cuve : 160 L
• MultiClean 3-240 — Panier : 680×800×350 ; Extérieur : 1050×3350×900 ; Cuve : 240 L
• MultiClean 4-60 — Panier : 250×450×350 ; Extérieur : 600×2950×900 ; Cuve : 60 L
• MultiClean 4-80 — Panier : 280×560×350 ; Extérieur : 630×3450×900 ; Cuve : 80 L
• MultiClean 4-120 — Panier : 450×560×350 ; Extérieur : 800×3450×900 ; Cuve : 120 L
• MultiClean 4-160 — Panier : 450×800×350 ; Extérieur : 800×4400×900 ; Cuve : 160 L
• MultiClean 4-240 — Panier : 680×800×350 ; Extérieur : 1050×4400×900 ; Cuve : 240 L
• MultiClean 5-60 — Panier : 250×450×350 ; Extérieur : 600×3600×900 ; Cuve : 60 L
• MultiClean 5-80 — Panier : 280×560×350 ; Extérieur : 630×5170×900 ; Cuve : 80 L
• MultiClean 5-120 — Panier : 450×560×350 ; Extérieur : 800×5170×900 ; Cuve : 120 L
• MultiClean 5-160 — Panier : 450×800×350 ; Extérieur : 800×5400×900 ; Cuve : 160 L
• MultiClean 5-240 — Panier : 680×800×350 ; Extérieur : 1050×5400×900 ; Cuve : 240 L

Avantages

• Emprise au sol optimisée pour lignes multibacs
• Réduction des coûts d'exploitation et intégration aisée en ligne
• Fonctionnement respectueux de l'environnement avec options de filtration et séparation d'huile
• Efficacité énergétique grâce aux ultrasons
• Convient pour pièces légères à moyennes jusqu'à 40 kg (standard)
• Chargement manuel des paniers standard ; options automatisées disponibles

Étapes de lavage

• Prélavage
• Lavage ultrasonique
• Étape de lavage optionnelle
• Rinçage
• Sur-rinçage optionnel
• Séchage par air chaud
• Séchage sous vide (optionnel)

Options ajoutables

• Ultrasons double et multi-fréquence
• Construction AISI 316L / 316T sur demande
• Systèmes de séparation d'huile et filtration de pompe
• Remplissage/vidange automatique
• Circulation de pompe et dosage chimique
• Plateformes oscillantes pneumatiques et couvercles verticaux/ coulissants
• Paniers rotatifs et systèmes de paniers tournants
• Systèmes de transfert par grue, pneumatique ou automatique ; intégration en ligne

Caractéristiques techniques

• Nom du produit / série : MultiClean
• Type de système de lavage : Ultrasonique multistade
• Fréquence ultrasonique standard : 28 kHz (transducteurs en fond de cuve)
• Fréquences optionnelles : 40 kHz ; options double/multi-fréquence
• Matériau standard : AISI 304 inox (AISI 316L / 316T sur demande)
• Configuration des cuves : Cuves multiples avec chauffage individuel
• Étapes typiques : Prélavage, lavage ultrasonique, rinçage, sur-rinçage, passivation optionnelle, séchage à l'air chaud, séchage sous vide (optionnel)
• Manutention : Chargement manuel des paniers standard ; transfert automatique/pneumatique/grue en option
• Charge admissible : Pièces légères à moyennes jusqu'à 40 kg (standard)
• Protections : Protection bas niveau liquide ; temps et température de nettoyage réglables
• Systèmes optionnels : Séparation d'huile, filtration pompe, remplissage/vidange automatique, circulation pompe, dosage chimique, plateformes pneumatiques, paniers rotatifs
