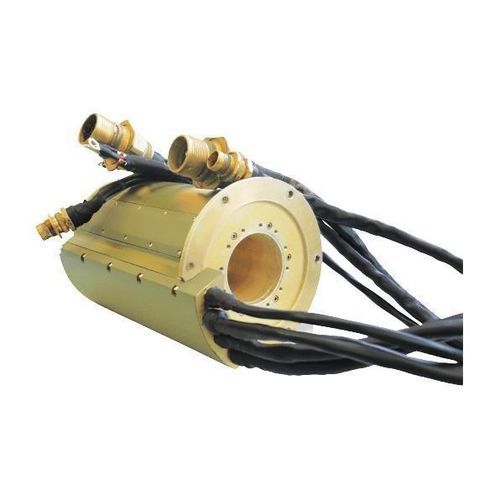

Collecteur tournant électrique

à capsulepour antenne radaren argent

Les anneaux collecteurs capsule de puissance assurent le transfert électrique entre plateformes fixes et rotatives dans une conception capsule compacte et intégrée.

Qu'est-ce qu'un anneau collecteur capsule de puissance ?
Ces dispositifs intègrent le rotor, le stator, les paliers et l'enveloppe de protection dans une seule capsule compacte pour transférer la puissance électrique en AC et DC entre ensembles fixes et rotatifs. Ils utilisent des bagues en argent avec balais en graphite et des contacts argent‑graphite conçus pour résister aux températures élevées générées lors des surcharges. Le matériau isolant présente d'excellentes propriétés diélectriques pour prévenir les courts-circuits en conditions humides, et le boîtier peut être fourni en version hermétique pour les applications sensibles à la contamination.

Applications principales

• Lasers à haute énergie
• Antennes radar
• Tourelles militaires

Caractéristiques techniques

• Capacité électrique : haute tension (plusieurs kV) et fort courant (plusieurs kA)
• Prise en charge : transmissions de puissance AC et DC
• Contacts : bagues en argent avec balais en graphite ; contacts argent‑graphite pour la résistance aux températures d'arrêt
• Isolation : matériaux à haute permittivité diélectrique pour éviter les courts-circuits, y compris en milieu humide
• Enveloppe : option hermétique disponible pour protéger les composants internes
• Conception : capsule compacte intégrant rotor, stator, paliers et enveloppe de protection
• Maintenance : conçu pour un fonctionnement longue durée sans lubrification ni remplacement de composants
• Intégration : compatible avec d'autres joints rotatifs tels que FORJ (joint optique rotatif), solutions hydrauliques ou radiofréquence
