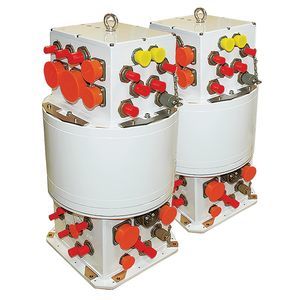

Collecteur tournant pour raccord tournant à fibre optique
de fibre optiqueélectro-optiquevia Ethernet

Collecteur tournant pour raccord tournant à fibre optique - EVERAXIS - de fibre optique / électro-optique / via Ethernet
Collecteur tournant pour raccord tournant à fibre optique - EVERAXIS - de fibre optique / électro-optique / via Ethernet
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
électro-optique, via Ethernet, Gigabit Ethernet, de fibre optique, hybride, de transmission de données
Construction
à capsule, à axe creux, avec passage au centre, en sous ensemble
Applications
industriel, pour éolienne
Matériau
en carbone, en plastique, en inox, en laiton, en aluminium, en or, en argent, en acier, en acier au carbone, en alliage, en bronze, en alliage de cuivre, en métal argenté
Autre caractéristique
IP54, balai en carbone, à faible couple, sur mesure, avec contacts en or, multivoie, IP65, économique, haute performance, intégré, sans contact, pour raccord tournant à fibre optique, robuste
Tension

Min: 0 V

Max: 1 000 V

Courant primaire

Min: 0 A

Max: 350 A

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 250 rpm
(1 571 rad.min-1)

Nombre de canaux

Min: 1 unit

Max: 30 unit

Diamètre intérieur

Min: 0 mm
(0 in)

Max: 60 mm
(2,36 in)

Diamètre extérieur

Min: 10 mm
(0,39 in)

Max: 500 mm
(19,69 in)

Description

La bague collectrice opto-électrique intègre un joint rotatif optique (FORJ) et une technologie de contacts électriques pour permettre la transmission optique à haut débit et la transmission de puissance/signaux électriques simultanément dans un même ensemble rotatif.

Aperçu
  • Combine un FORJ (joint rotatif optique) avec des contacts électriques en or, argent ou carbone pour assurer la transmission optique et électrique dans un unique assemblage rotatif.
  • Le FORJ assure la transmission optique à haut débit tandis que la technologie des contacts transmet la puissance et les autres signaux électriques.


Conception et capacités
  • Un FORJ mono‑voie peut être intégré directement à la mécanique de la bague collectrice.
  • Le montage du FORJ est conçu pour résister à de fortes vibrations.
  • L'arbre rotatif offre un chemin dégagé pour le passage de la fibre à travers l'assemblage.
  • Des sorties personnalisées côté stator et rotor sont disponibles pour répondre aux besoins de l'application.
  • Les solutions hybrides associent balais, options sans contact et technologies de transmission optique au sein du même assemblage.
  • Les assemblages font l'objet de campagnes de qualification rigoureuses pour environnements sévères, couvrant vibrations, températures extrêmes, étanchéité et vieillissement.


Applications clés
  • Éoliennes
  • Machines spéciales
  • Radars
  • Tourelles
  • Systèmes d'armes à distance (y compris systèmes opto-électriques et vidéo)


Caractéristiques techniques
  • Architecture hybride : FORJ intégré + contacts électriques (or, argent ou carbone)
  • Optique : FORJ compatible haut débit ; intégration possible d'un FORJ mono‑voie
  • Électrique : technologie de contact pour transfert de puissance et de signaux ; plusieurs matériaux de contact disponibles
  • Mécanique : montage FORJ robuste aux vibrations sévères ; arbre avec chemin dégagé pour la fibre
  • Personnalisation : configurations de sorties stator et rotor personnalisables
  • Qualification : conçu et testé pour environnements sévères (vibrations, températures extrêmes, étanchéité, vieillissement)
  • Technologies de transmission prises en charge : balais, options sans contact et systèmes optiques
