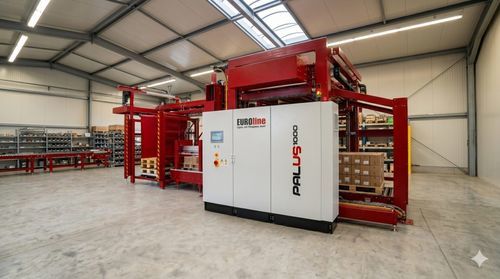

Palettiseur couche par couche Palus 1000

par le hautmotoriséentièrement automatique

Présentation
Palettiseur universel proposé en version palettiseur par couches ou palettiseur à plaque coulissante avec alimentation produit par le haut, pour la palettisation entièrement automatisée et haute performance de cartons, plateaux, boîtes, caisses, sacs et autres produits similaires.

Description fonctionnelle
Les produits arrivent dans le palettiseur sur une ou plusieurs voies, sont séparés, comptés et peuvent être pivotés de 90° si nécessaire. Les butées sont actionnées par le programme selon les besoins. Les couches sont formées en poussant successivement les rangs ; la couche complète est ensuite déplacée au-dessus de la palette, le tapis à rouleaux ou la plaque de couche avance et la couche est déposée sur la palette. Une fois la palette chargée, elle est évacuée pour être récupérée.

Caractéristiques principales

• Construction en acier universelle, entièrement couverte pour protection contre la saleté
• Commande Siemens avec grand écran couleur tactile pour une utilisation conviviale
• Centrage motorisé de la couche sur tous les côtés avec capteurs de mesure pour positionnement précis
• Surveillance automatique des fonctions critiques pour une grande fiabilité de process
• Placement précis des contenants grâce à la technologie d'entraînement servo
• Compatible avec palettes Euro, industrielles, Düsseldorf et CHEP
• Utilisation de motorisations économes en énergie pour réduire la consommation
• Les schémas d'empilage peuvent être modifiés par l'opérateur
• Faible besoin de maintenance
• Unité de couche intermédiaire optionnelle sous la plaque de couche pour placement simultané et préparation de la couche suivante
• Alimentation automatique en palettes vides depuis un magasin client ou magasin de palettes intégré et réglable en option

Données techniques clés (résumé)

• Dimensions palette : 600 × 800 à 1200 × 1200 mm
• Débit : jusqu'à 6800 conteneurs/h (selon type de contenant et schéma d'emballage)
• Hauteur d'empilage (texte) : jusqu'à 2400 mm ; Hauteur d'empilage maximale (table technique) : 2000 mm
• Hauteur d'alimentation : 2400–2800 mm
• Hauteur de remplissage du magasin de couches intermédiaires : 1300 mm
• Capacité magazine palettes vides (option) : 25 palettes
• Hauteur du convoyeur (standard) : 450 mm
• Applicateur de feuilles : 2 cadres d'aspiration avec 12 ventouses chacun
• Air comprimé : 6–7 bar
• Tension d'alimentation : 3 × 400 V, 50 Hz
• Consommation électrique maximale : 36 A

Table technique (sélection)
Performance maximale | [conteneurs/h] | Jusqu'à 6800 (selon taille des contenants et schéma d'emballage)
Schémas d'empilage | | variables
Types de palettes (standard) | | Euro, industrielles, 2 × 1/2 Euro
Hauteur d'empilage maximale | [mm] | 2000
Hauteur du convoyeur (standard) | [mm] | 450
Magazine palettes vides (option) | [capacité] | 25
Hauteur d'alimentation | [mm] | 2400–2800
Hauteur de remplissage du magasin de couches intermédiaires | [mm] | 1300
Nombre de ventouses sur l'applicateur de feuilles | | 2 cadres d'aspiration de 12 ventouses chacun
Air comprimé | [bar] | 6–7
Tension d'alimentation | [V] | 3 × 400, 50 Hz
Consommation électrique maximale | [A] | 36

Spécifications techniques

• Nom du modèle : Palus 1000
• Type : Système palettiseur universel (palettiseur par couches ou palettiseur à plaque coulissante)
• Dimensions palettes prises en charge : 600 × 800 à 1200 × 1200 mm
• Débit : jusqu'à 6800 conteneurs/h (selon taille des contenants et schéma d'emballage)
• Hauteur d'alimentation : 2400–2800 mm
• Capacité d'empilage : le texte indique jusqu'à 2400 mm ; la table technique indique 2000 mm maximum
• Magazine palettes vides : optionnel, capacité 25 palettes
• Hauteur de remplissage du magasin de couches intermédiaires : 1300 mm
• Hauteur du convoyeur (standard) : 450 mm
• Applicateur de feuilles : 2 cadres d'aspiration avec 12 ventouses chacun
• Besoin en air comprimé : 6–7 bar
• Électrique : 3 × 400 V, 50 Hz ; consommation électrique maximale 36 A
