Fraiseuse CNC 3-4 axes TH-3013NC
à broche pivotanteà table rotativede découpe

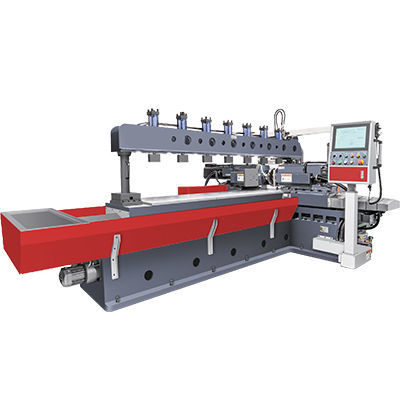

Fraiseuse CNC 3-4 axes - TH-3013NC - ESTOPCNC - à broche pivotante / à table rotative / de découpe
Fraiseuse CNC 3-4 axes - TH-3013NC - ESTOPCNC - à broche pivotante / à table rotative / de découpe
Fraiseuse CNC 3-4 axes - TH-3013NC - ESTOPCNC - à broche pivotante / à table rotative / de découpe - image - 2
Fraiseuse CNC 3-4 axes - TH-3013NC - ESTOPCNC - à broche pivotante / à table rotative / de découpe - image - 3
Fraiseuse CNC 3-4 axes - TH-3013NC - ESTOPCNC - à broche pivotante / à table rotative / de découpe - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3-4 axes
Orientation de la broche
à broche pivotante
Structure
à table rotative
Fonction associée
de découpe
Applications
pour meuble
Autres caractéristiques
duplex
Course X

3 000 mm
(118,11 in)

Course Y

Max: 1 350 mm
(53,15 in)

Min: 90 mm
(3,54 in)

Course Z

290 mm
(11,42 in)

Vitesse de rotation

Max: 600 rpm
(3 770 rad.min-1)

Min: 50 rpm
(314 rad.min-1)

Puissance

Max: 750 kW
(1 019,72 hp)

Min: 15 kW
(20,39 hp)

Charge max. de la table

6 000 kg
(13 228 lb)

Poids total

18 000 kg
(39 683,21 lb)

Longueur hors tout

8 300 mm
(326,8 in)

Largeur hors tout

4 100 mm
(161,4 in)

Hauteur totale

2 500 mm
(98,4 in)

Description

Aperçu du produit
ESTOP Fraiseuse duplex TH-3013NC est une fraiseuse CNC à tête mobile de type duplex conçue pour l'usinage de grands panneaux et de pièces lourdes en environnement industriel.

Applications
  • Usinage de panneaux et de planches pour la fabrication de mobilier et de menuiserie
  • Traitement de panneaux composites et stratifiés
  • Intégration dans des lignes automatisées de découpe et de traitement


Caractéristiques techniques
  • Modèle : TH-3013NC
  • Système de commande : (LNC)
  • Largeur de coupe : 90–1350 mm
  • Longueur de coupe maximale : 3000 mm
  • Épaisseur de coupe maximale : 290 mm
  • Diamètre du disque rotatif : 630 mm
  • Taille plateau disque rotatif : 800 x 800 mm
  • Taille du poste de travail (L x l) : 3850 x 720 mm
  • Diamètre des disques de coupe : 300 mm
  • Plage de vitesse broche : 50–600 tr/min
  • Configuration de la broche : tête d'entraînement à engrenages
  • Puissance moteur broche : 15–750 kW
  • Moteurs servo : X 5,5 kW ; Y 5,3 kW ; Z 5,3 kW ; C 3 kW
  • Capacité de charge maximale du poste de travail : 6000 kg
  • Poids approximatif de la machine : 18000 kg
  • Dimensions totales (L x l x H) : 8300 x 4100 x 2500 mm


Mots-clés
  • Duplex
  • fraisage
  • machine
