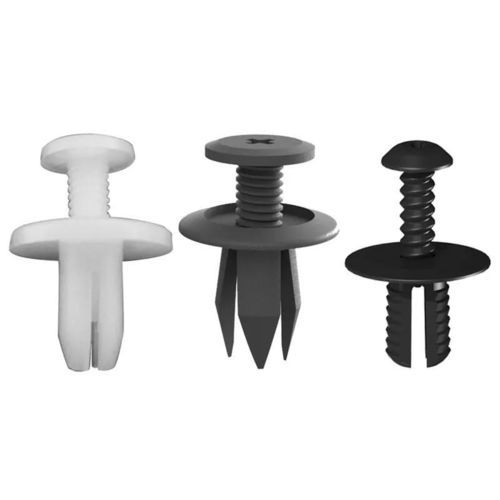

Rivet à tête ronde - SR1962 - Essentra Components - à tête bombée / à tête fraisée / en nylon

Caractéristiques

Tête

à tête ronde, à tête bombée, à tête fraisée

Matériau

en nylon

Matériau de la tige

en plastique

Couleur

noir, blanc

Autres caractéristiques

démontable, à grande force de serrage, à répétition, creux

Diamètre du corps

Min: 3 mm
(0,12 in)

Max: 10,6 mm
(0,42 in)

Épaisseur à sertir

Min: 1,5 mm
(0,06 in)

Max: 10,5 mm
(0,41 in)

Diamètre du trou

3 mm, 4,8 mm, 5 mm, 6 mm, 6,4 mm, 7 mm, 8 mm, 9,8 mm, 10,6 mm
(0,1 in, 0,2 in, 0,2 in, 0,2 in, 0,3 in, 0,3 in, 0,3 in, 0,4 in, 0,4 in)

Diamètre de la tête

Min: 11,1 mm
(0,44 in)

Max: 21,5 mm
(0,85 in)

Épaisseur de tête

Min: 1,2 mm
(0,05 in)

Max: 4 mm
(0,16 in)

Description

Présentation
Les rivets plastiques à vis sont des fixations à libération rapide, conçues pour des panneaux et composants de sécurité nécessitant un retrait rapide et des opérations répétées de montage/démontage à l'aide d'un tournevis.

Principaux avantages

Installation et retrait faciles et rapides avec un tournevis
Bonne tenue et polyvalence pour matériaux pleins ou creux
Couleurs disponibles : blanc, noir, naturel
Formes de tête : ronde, cuvette/à faible profil, tête champignon
Types d'entraînement : cruciforme, fendu et variantes à douille selon le modèle

Principales variantes (exemples de références)

10036402 — Tête en dôme cuvette; hauteur tête 3,9 mm; Ø perçage 6,0 mm; Ø tête 16,0 mm; épaisseur panneau 1,5–6,0 mm; empreinte : cruciforme
10177839 — Tête en dôme cuvette; hauteur tête 4,0 mm; Ø perçage 8,0 mm; Ø tête 20,0 mm; épaisseur panneau 3,0–10,0 mm; empreinte : cruciforme
10036389 — Tête en dôme cuvette; hauteur tête 3,6 mm; Ø perçage 8,0 mm; Ø tête 20,0 mm; épaisseur panneau 7,0–8,0 mm; empreinte : cruciforme
10082164 — Tête en dôme cuvette; hauteur tête 1,4 mm; Ø perçage 7,0 mm; Ø tête 17,5 mm; épaisseur panneau 3,0–9,0 mm; empreinte : cruciforme
10082126 — Tête en dôme cuvette; hauteur tête 1,2 mm; Ø perçage 5,0 mm; Ø tête 12,5 mm; épaisseur panneau 2,0–7,0 mm; empreinte : cruciforme
10303245 — Tête en dôme cuvette; hauteur tête 1,4 mm; Ø perçage 10,6 mm; Ø tête 21,5 mm; épaisseur panneau 5,0–14,0 mm; empreinte : cruciforme

Caractéristiques / spécifications techniques

Matériaux : nylon 6, nylon 6/6, nylon modifié anti-choc; matériaux de goupille : acétal (adapté aux matériaux pleins ou creux) ou acier zingué (meilleure résistance à l'arrachement et propriétés thermo/électriques)
Série : SR1962
Applications typiques : assemblages électriques et électroniques, panneaux et composants de sécurité nécessitant des démontages fréquents
Diamètres de perçage disponibles (exemples) : 1,3 mm, 1,5 mm, 3,0 mm, 4,8 mm, 5,0 mm, 6,0 mm, 6,4 mm, 7,0 mm, 8,0 mm, 9,8 mm, 10,6 mm
Exemples de diamètres et hauteurs de tête : Ø tête 11,1–21,5 mm; épaisseur tête 1,2–4,0 mm (exemples)
Plages d'épaisseur panneau (exemples) : 1,5–6,0 mm, 2,0–7,0 mm, 2,0–8,0 mm, 3,0–10,0 mm, 3,2–4,4 mm, 4,0–10,5 mm
