Vis de fixation 20225667

d'étanchéitéà tête cylindriqueTorx

Description

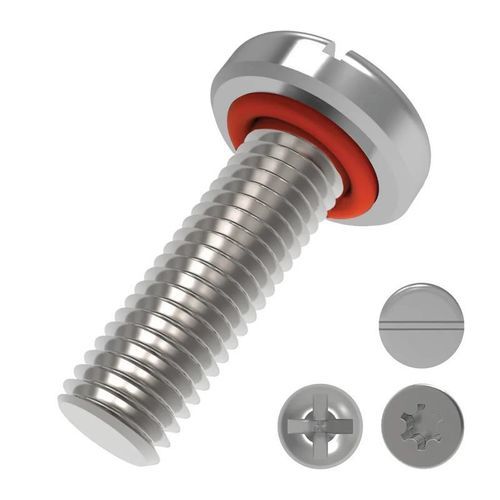

Vis d'étanchéité à tête cylindrique avec joint torique intégré, conçues pour offrir une protection bidirectionnelle contre l'entrée de liquides, poussières et contaminants tout en assurant une fixation mécanique fiable. Adaptées aux applications industrielles telles que armoires, assemblages automobiles et équipements électriques nécessitant étanchéité et résistance aux vibrations.

Points clés

• Options d'entraînement : empreintes Torx, cruciforme (Phillips) et fendue.
• Empreinte Torx : engagement positif pour une transmission efficace du couple avec moins de pression axiale.
• Empreinte cruciforme : supporte des couples élevés et facilite le retrait après serrage important.
• Entraînement fendu : capacité de couple inférieure, adapté aux applications à faible couple.
• Joint torique intégré : comprimé entre la tête et la surface d'accouplement lors du serrage pour garantir l'étanchéité contre l'eau, la poussière et les contaminants.
• Matériau : acier inox 303, bonne résistance à la corrosion, aimantation légère possible.
• Applications : trous filetés et non filetés, armoires, domaines automobile et électrique ; réduit le risque de desserrage dû aux vibrations ou mouvements.

Caractéristiques / spécifications techniques

• Matière : Acier inox 303
• Séries : SRP0172, SRP0171, SRP0170
• Types d'entraînement disponibles : Cruciforme (Phillips), Torx, fendu
• Tailles de filetage (d1) : M2, M2.5, M3, M4, M5, M6, M8, M10
• Longueurs du corps (l1) (mm) : 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0, 25.0, 30.0, 35.0, 40.0, 45.0, 50.0, 60.0
• Diamètres de tête (d2 max) (mm) : 4.0, 4.7, 5.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0
• Hauteurs de tête (h1 max) (mm) : 1.3, 1.5, 1.6, 1.8, 2.1, 2.4, 3.0, 3.1, 3.3, 3.6, 3.7, 4.6, 4.8, 6.0, 7.5
• Taille contre-alésage d3 (±0.05) (mm) : 2.35, 2.75, 3.6, 4.5, 5.6, 6.8, 8.5, 10.6

Références / variantes

• Exemples de références : 20224042 (tête cylindrique cruciforme M2.5 × 8.0), 20223991 (M2 × 4.0), 20224387 (M10 × 30.0).
• Présentées en plusieurs combinaisons filetage/longueur ; consulter la liste des variantes pour les options complètes et disponibilités.
