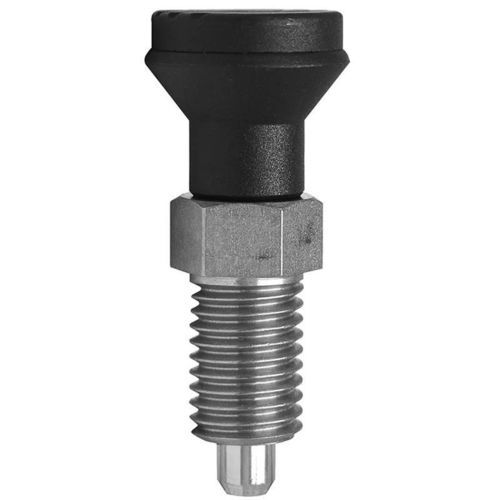

Doigt d'indexage verrouillable SR5408

Description du produit
Les doigts d'indexage filetés non verrouillants permettent des ajustements rapides sur une large gamme de plates-formes, d'installations et de tables. Ils servent à placer, positionner, indexer et sécuriser dans le cadre d'applications comme les équipements sportifs, médicaux, le matériel de restauration, les convoyeurs, etc.
Séries: SR5408, SR6564, SR6565

Caractéristiques techniques principales

• Type : Doigts d’indexage à verrouillage et sans verrouillage
• Applications : équipements sportifs, médicaux, matériel de restauration, convoyeurs, etc.
• Filetage du corps : M6, M8, M10, M12, M16 et variantes (ex : M10 x 1, M12 x 1.5, M16 x 1.5...)
• Longueur totale (exemples) : 26.5 mm, 27.5 mm, 30.0 mm, 34.0 mm, 40.5 mm, 47.5 mm, 68.0 mm, etc.
• Longueur de boulon (exemples) : 5.0 mm, 6.0 mm, 7.0 mm, 10.0 mm, 13.5 mm, 17.0 mm, 20.5 mm, 24.0 mm, etc.
• Ø tête (exemples) : 12.0 mm, 16.0 mm, 17.5 mm, 18.0 mm, 21.0 mm, 24.0 mm, 25.0 mm, 28.0 mm, 33.0 mm
• Force finale d’extrémité (exemples) : 7.0 N, 12.0 N, 21.0 N, 22.0 N, 24.0 N
• Force d’extrémité initiale (exemples) : 1.0 N, 3.0 N, 5.0 N, 6.0 N
• Type de verrouillage de la poignée : Frein, Sans verrouillage
• Nombreuses variantes disponibles (plus de 100 références)

Caractéristiques / spécifications techniques

• Marque : Essentra Components
• Famille : Doigts d’indexage
• Type : À verrouillage et sans verrouillage
• Séries : SR5408, SR6564, SR6565
• Filetage du corps : M6, M8, M10, M12, M16 et variantes
• Longueur totale : de 26.5 mm à 68.0 mm selon modèle
• Longueur de boulon : de 5.0 mm à 24.0 mm selon modèle
• Ø tête : de 12.0 mm à 33.0 mm selon modèle
• Force finale d’extrémité : de 7.0 N à 24.0 N selon modèle
• Force d’extrémité initiale : de 1.0 N à 6.0 N selon modèle
• Type de verrouillage : Frein ou Sans verrouillage
