Charnière invisible SR5545
en acierà souderde porte

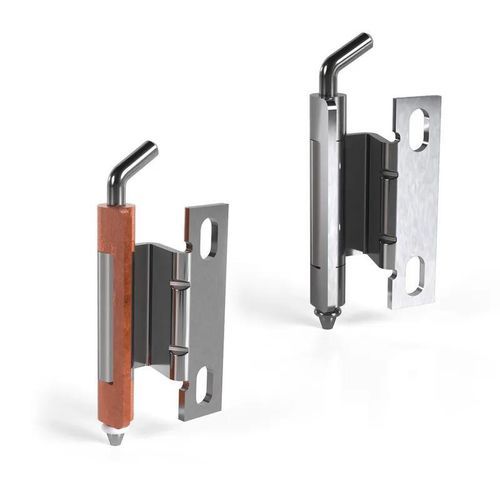

Charnière invisible - SR5545 - Essentra Components - en acier / à souder / de porte
Charnière invisible - SR5545 - Essentra Components - en acier / à souder / de porte
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Essentra Components

Caractéristiques

Type
invisible
Matériaux
en acier
Fixation
à souder
Applications
de porte
Autres caractéristiques
débrochable
Longueur

60 mm
(2,362 in)

Largeur

Max: 38 mm
(1,496 in)

Min: 15 mm
(0,591 in)

Épaisseur

2 mm
(0,079 in)

Description

Description du produit
La gamme de charnières à encastrer à visser / à souder est adaptée à des applications à usage intensif et offre une solution de montage en deux parties, avec la partie cadre vissée et la partie porte montée à l'aide d'un écrou sur un goujon soudé sur la porte. L'utilisation d'un axe permet d'enlever la porte pour faciliter l'accès. Elles sont adaptées à une utilisation main gauche et main droite.
Séries: SR5545

Caractéristiques techniques principales
  • Solution de montage en deux parties : cadre vissé, porte montée sur goujon soudé
  • Possibilité de retirer la porte grâce à l'axe
  • Utilisation main gauche et main droite
  • Applications à usage intensif

Variantes et spécifications techniques
  • Distance de compensation : 20.0 mm ou 24.0 mm
  • Longueur totale de la feuille : 60.0 mm
  • Largeur totale : 22.5 mm, 32.5 mm ou 38.0 mm
  • Matière du corps : Acier ou Acier inoxydable

Exemple de caractéristiques détaillées (pour la référence 20124281)
Largeur de tablier de porte : 15.0 mm
Épaisseur de feuille : 2.0 mm
Distance de compensation : 24.0 mm
Longueur totale de la feuille : 60.0 mm
Largeur totale : 32.5 mm

Caractéristiques / spécifications techniques
  • Montage : à souder ou à visser
  • Matériaux disponibles : acier, acier inoxydable
  • Longueur totale de la feuille : 60 mm
  • Largeur totale : 22.5 mm, 32.5 mm, 38 mm
  • Distance de compensation : 20 mm, 24 mm
  • Épaisseur de feuille : 2 mm
  • Largeur de tablier de porte : 15 mm
  • Diamètre broche : 5 mm
