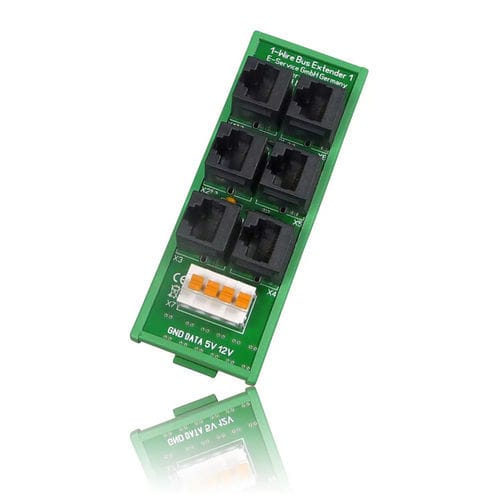

Répartiteur passif 11140

sur rail DIN

distributeur 1-fil avec 6 sorties sur prises modulaires RJ45 Description de l'appareil Répartiteur passif 1-fil avec 6 sorties sur prises modulaires RJ45 Module de distribution pour capteurs et actionneurs avec système de prises RJ45 Le répartiteur complète le système de câblage 1 fil existant basé sur des câbles de réseau. Il permet un câblage rapide et économique. Propriétés Capteurs internes : - pas de capteur - Montage : - Rail DIN, rail chapeau ou également appelé rail de montage. Selon la norme DIN EN 60715:2018-07, TH 35, anciennement TS 35, un rail de montage avec profilé chapeau est Bureau, application mobile Nombre d'entrées / sorties : - 1 - sortie de canal 6 canaux d'entrée Circuit de protection : - Protection contre l'inversion de polarité pour l'alimentation en tension / l'alimentation électrique Protection contre les surtensions pour l'alimentation en tension / l'alimentation électrique Condensateur de sauvegarde interne / tampon / condensateur de blocage entre 5V et GND pour un fonctionnement stable des capteurs à 1 fil, fortement recommandé pour une utilisation industrielle Interface de données : - Bus industriel à 1 fil (5V, données à 1 fil et masse (GND)) - Fonction : - Distributeur à 1 fil - Alimentation, tension d'alimentation : - Alimentation du système, 5VDC (tension principale 1 fil) Alimentation du système, 12VDC (tension auxiliaire 1 fil) Type de connexion : - 6 prises RJ45 avec affectation standard 1 fil 12 V, 5 V, données et GND (prises connectées en parallèle) Borne de raccordement à la pression pour la connexion au concentrateur 1-fil ou au coupleur de bus 1-fil/contrôleur 1-fil
