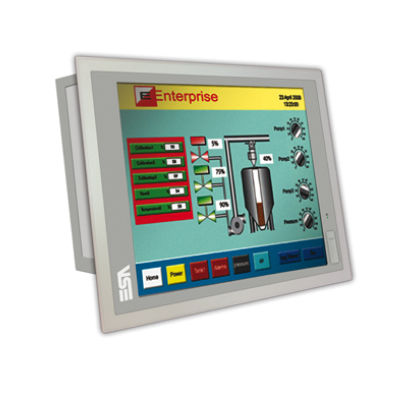

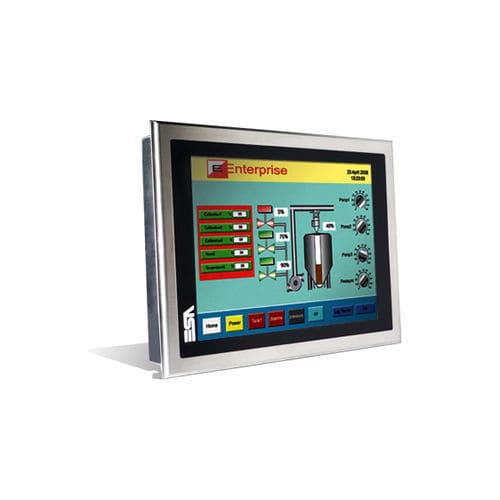

Panel PC à écran tactile résistif XS7 series

TFT LCDrétroéclairage à LEDà écran tactile

Aperçu
La gamme XS7 Inox associe une façade avant en acier inox de 6 mm sans joint à des composants adaptés aux environnements industriels pour proposer des Panel PC configurables et résistants. Disponible en 12,1", 15" et 19" avec écrans tactiles True-Flat et options CPU/stockage multiples.

Courte description
Famille de Panel PC conçue pour les environnements exigeants : HDD/SSD amovibles et RAID en option. La façade INOX et l'écran True-Flat conviennent à l'automatisation industrielle, l'agroalimentaire, le nautisme et autres applications contraintes.

Caractéristiques

• Tailles d'écran tactile : 12,1" à 19".
• Façade avant 6 mm en acier inox sans joint avec écran True-Flat ; pas de LED/USB à l'avant.
• Grande flexibilité de configuration : HDD/SSD amovible, mSATA/CFast/CF, emplacements PCI/PCIe.
• Options CPU : Atom (fanless), Celeron (fanless) et Intel® Core (iCore 2G / 6G).
• Support RAID (2x HDD) et disques amovibles pour maintenance.
• Interfaces : RS232 (2x), RS485 (1x), USB arrière 2.0/3.0, 2x Ethernet 1 Gb, sorties vidéo DVI/VGA/HDMI selon CPU.

Table technique — XS7 Dinamic iCore (modèles : XS712 / XS715 / XS719)
Taille d'affichage — XS712 : 12,1" SVGA / XGA ; XS715 : 15" ; XS719 : 19"
Façade inox — Cadre inox lisse et continu 6 mm avec True-Flat ; pas de LED/USB en façade
Écran True-flat — Surface frontale True-flat (pas de LED/USB frontal)
Technologie — TFT ; Couleurs — 16,7 M ; Rétroéclairage — LED ; Durée vie — 50 000 h (typ.)
Résolution — XS712 : 800x600 (SVGA) / 1024x768 (XGA) ; XS715 : 1024x768 ; XS719 : 1280x1024
Type tactile — Résistif analogique (5 fils)
CPU — Variantes Intel® Core (iCore 2G / 6G) ; RAM jusqu'à 16GB DDR3 (2G) ou jusqu'à 32GB DDR4 (6G)
Chipset / DMI — QM67PCH / Q170 ; DMI 5GT/s / DMI3 8GT/s (6G)
Stockage (opt.) — HDD/SSD amovible min. 500 GB SATA 2.5" ; options mSATA / CFast / CF selon modèle
Emplacements — PCI / 2x PCI / PCIe x1 / PCIe x16 (options) ; mPCIe 2x (iCore 6G)
Ports / USB / Ethernet — RS232 : 2x ; RS485 : 1x ; USB arrière (2.0/3.0) : 4/0 (iCore 2G) - 0/4 (iCore 6G) ; Ethernet : 2x 1Gb RJ45 (variantes Intel)
Vidéo / Audio — DVI-D / VGA (iCore 2G) ou DVI-D / HDMI (iCore 6G) ; MIC IN + Line IN + Line OUT selon variante
Dimensions ext. (L x H x P mm) — XS712 : 336 x 256 x 81 ; XS715 : 425 x 300 x 85,5 ; XS719 : 508 x 384 x 92,5
Découpe (L x H mm) — XS712 : 320 x 240 ; XS715 : 393 x 275 ; XS719 : 477 x 355
Alimentation / Consommation — 18...30 Vdc ; puissance max : XS712 75 W, XS715 85 W, XS719 95 W ; consommation variable selon CPU/configuration
Protection / Environnement — IP69K (XS712) ou IP66 frontal (XS715/XS719) ; Temp. fonctionnement : 0…+50 °C ; Stockage : -20…+65 °C ; Humidité jusqu'à 90%
Poids (env.) — XS712 ~5 kg ; XS715 ~6,5 kg ; XS719 ~11 kg
Certifications — CE ; ATEX 2014/34/UE Groupe II Cat.3 G D Zone 2/22 ; normes EN 60068, EN 61000-6-2 / EN 61000-6-4

Table technique — XS7 Fanless (modèles : XS712 / XS715 / XS719)
Taille d'affichage — XS712 : 12,1" SVGA / XGA ; XS715 : 15" ; XS719 : 19"
Façade inox — Cadre inox 6 mm sans joint avec True-Flat ; pas de LED/USB en façade
Technologie — TFT ; Couleurs — 16,7 M ; Rétroéclairage / Durée — LED / 50 000 h
Résolution — XS712 : 800x600 / 1024x768 ; XS715 : 1024x768 ; XS719 : 1280x1024
Type tactile — Résistif analogique (5 fils)
CPU (fanless) — Atom Dual Core N2800 ou Celeron J1900 selon configuration
RAM — Atom : jusqu'à 4GB DDR3 ; Celeron : jusqu'à 8GB DDR3L (varie par modèle)
Stockage interne — min. 500 GB SATA 2.5" / SSD 16 GB / options CF ou CFast/mSATA selon CPU
I/O — RS232 : 2x ; RS485 : 1x ; USB arrière : 4/0 (Atom) - 3/1 (Celeron) ; Ethernet : 2x 1Gb (selon plateforme)
Expansion — PCI / PCIe / miniPCIe / mPCIe ; options Wi‑Fi via PCI/PCIe/mPCIe
Alimentation / Protection — 18...30 Vdc ; consommation réduite pour variantes fanless (ex. 36 W pour XS712 Atom) ; IP69K ou IP66 frontal selon modèle
Fonctionnement / Stockage — 0…+50 °C / -20…+65 °C ; Humidité jusqu'à 90%
Certifications — CE ; ATEX 2014/34/UE ; normes environnementales et EMC

Caractéristiques

• Série : XS7 Inox (Panel IPC avec façade avant inox 6 mm).
• Tailles d'écran : 12,1" / 15" / 19" ; tactile 5‑fils résistif True‑flat.
• Affichage : TFT, 16,7M couleurs, rétroéclairage LED.
• CPU : Atom, Celeron, Intel® Core (selon variante).
• Mémoire : 4GB–32GB selon plateforme.
• Stockage : support 2.5" SATA, SSD, mSATA/CFast/CF ; RAID et HDD amovible disponibles.
• Interfaces : série, USB 2.0/3.0, 2x GbE, audio, sorties vidéo, slots d'extension PCI/PCIe.
• Protection : IP69K ou IP66 frontal selon modèle ; Temp. opér. 0…+50 °C.
• Certifications : CE, ATEX et normes environnementales/EMC applicables.
