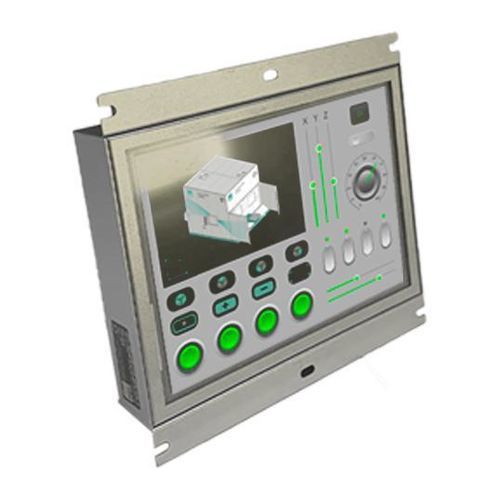

IHM à écran tactile capacitif

châssis ouvert1024 x 600ARM® Cortex®-A55 Quad-core

Présentation du produit
HMI Web embarqué en configuration open frame pour intégration en pupitre et applications OEM. La carte électronique est fixée directement à l'arrière de l'écran 7" TFT (1024 x 600) et solidaire du cadre mécanique, facilitant l'intégration dans des coffrets et tableaux de commande existants. Système basé sur Linux Debian 11 avec Kreo HMI Control panel et Chromium pour l'affichage des applications.

Points clés

• Écran : 7" TFT, 1024 x 600, 16M couleurs, rétroéclairage LED
• Tactile : écran capacitif
• Processeur : RK35568 (Quad-core Cortex-A55)
• Mémoire et stockage : 4 Go DDR4, 16 Go eMMC
• Connectivité : 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2,4/5 GHz (mode client), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Alimentation : 12–32 V DC, consommation typique 10 W
• Mécanique : cadre en aluminium ; format open-frame pour montage en panneau
• Conditions d'utilisation : 0 … +50 °C ; stockage -20 … +60 °C ; humidité <90% sans condensation

Applications
Conçu pour l'automatisation industrielle, les pupitres de commande machine, les interfaces opérateur et l'intégration OEM nécessitant un HMI Web compact en open-frame. Adapté pour la réhabilitation et les boîtiers sur mesure.

Installation et maintenance

• Design open-frame permettant une installation facile dans des panneaux existants ou des façades personnalisées
• Carte électronique fixée à l'arrière de l'écran pour un encombrement réduit
• Faible consommation et plage de fonctionnement industrielle facilitant l'intégration
• Stack logiciel sous Linux Debian 11 avec Chromium et Kreo HMI Control panel pour un déploiement rapide

Caractéristiques techniques

• Système d'exploitation : Linux Debian 11
• Kreo HMI Control panel
• Logiciel applicatif : Chromium
• Taille d'affichage : 7" (1024 x 600)
• Technologie d'affichage : TFT
• Rétroéclairage : LED
• Couleurs : 16M
• Technologie tactile : capacitive
• Bordure / Châssis : Aluminium
• Processeur : RK35568 (Quad-core Cortex-A55)
• RAM : 4 Go DDR4
• Stockage : 16 Go eMMC
• Ethernet : 1×1Gb + 1×100Mb
• WiFi : 2,4 / 5 GHz (mode client)
• Port COM : 1× RS232/RS485
• Ports USB : 1× USB3.0 + 1× USB2.0
• Alimentation (Vdc) : 12–32 V DC
• Consommation : 10 W
• Température de fonctionnement : 0 … +50 °C
• Température de stockage : -20 … +60 °C
• Humidité : <90% (sans condensation)
• Dimensions extérieures (L/H/P) (mm) : 200 x 110 x 28.35
• Poids : 2 kg
