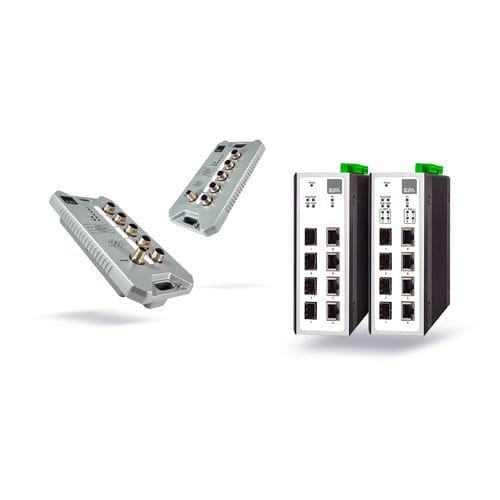

Commutateur Ethernet administrable HIDRA series

non administrable5 ports8 ports

Aperçu
HIDRA SWITCH est une gamme de commutateurs Ethernet industriels Layer 2, disponibles en versions unmanaged et managed, conçue pour montage sur rail DIN et utilisation en environnements sévères. Les modèles proposent 5 ou 8 ports RJ45 Gigabit, des plages de température étendues, des options d'alimentation redondante sur certaines références et des fonctions avancées de gestion Layer 2 pour réseaux industriels.

Caractéristiques

• Ports RJ45 10/100/1000 Mbps (Gigabit)
• Entrée d'alimentation DC redondante et protection contre l'inversion de polarité
• Boîtier métallique slim pour montage DIN‑Rail, protection IP30
• Plages de température de fonctionnement larges (selon modèle : -40°C à 70°C)
• Support VLAN, QoS, STP/RSTP/MSTP et fonctions avancées Layer 2

• Protocoles industriels : Modbus/TCP, Profinet, Ethernet/IP
• Certifications (selon modèle) : CE, UL, FCC, ATEX Zone 2, EN50155
• Conformité cybersécurité IEC62443
• Versions unmanaged et managed disponibles

Modèles unmanaged

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, sans PoE, boîtier SECC
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, sans PoE, boîtier aluminium, redondance disponible

Alimentation (Unmanaged)

• HIDRA05UG50000X : 12–52 VDC, consommation ≈6 W, connecteur bornier, protection inversion polarité
• HIDRA08UG80000X : 9–48 VDC, consommation ≈4,05 W, bornier 5,08 mm 5 broches, redondance disponible, protection inversion polarité

Physique (Unmanaged)

• HIDRA05UG50000X : boîtier SECC, IP30, montage DIN‑Rail, 32 x 90 x 110 mm, 420 g, LED : PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X : boîtier aluminium, IP30, montage DIN‑Rail, 45,2 x 90 x 78 mm, 255 g, LED : PWR1/PWR2

Environnement (Unmanaged)

• Température de fonctionnement : HIDRA05UG50000X -40°C à 70°C ; HIDRA08UG80000X -10°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité : 5%–95% non condensante (jusqu'à 55°C)

Sécurité / Certifications (Unmanaged)

• HIDRA05UG50000X : UL 61010‑2‑201, UL C1D2 ; ATEX Zone 2 ; EN50155 / EN50121‑4 (variantes ferroviaires)
• HIDRA08UG80000X : UL60950‑1 / CSA / CB (IEC62368‑1) ; FCC Part 15 Classe A ; normes EN 55032 / EN 61000 ; RoHS

Modèles managed

• HIDRA08MG80000X – 8 x ports RJ45 Gigabit, pas de SFP, console RS232 (connecteur RJ45), 2 sorties relais, commutateurs DIP pour contrôle d'anneau, bouton reset

Technologies / Protocoles (Managed)

• Normes : IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Contrôle Layer 2 : IEEE802.3x, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Protocoles & services : IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP client/relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP et nombreuses fonctions de sécurité (ACL, DHCP snooping, IP source guard)

Propriétés du commutateur (Managed)

• Files de priorité : 8
• VLAN max : 256 (VID 1–4094)
• Table MAC : 16K adresses
• Tampon paquets : 12 Mbit

Alimentation (Managed)

• Tension d'entrée : 9–48 VDC ; courant d'exemple : 3.0 A @24 V
• Connecteur alimentation : bornier 5 broches amovible ; redondance et protection inversion polarité prises en charge

Physique (Managed)

• Boîtier métal, IP30, montage DIN‑Rail
• Dimensions : 60,3 x 137,9 x 164 mm ; Poids : 1200 g
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Environnement (Managed)

• Température de fonctionnement : 20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité : 5%–95% non condensante (jusqu'à 55°C)

Certifications / Sécurité (Managed)

• Sécurité : UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• EMC : FCC Part 15 Classe A ; EN 61000‑6‑4 / EN 61000‑6‑2 ; tests IEC 61000‑4‑x ; RoHS

Spécifications techniques

• Famille produit : HIDRA SWITCH – commutateurs industriels Layer 2 unmanaged et managed
• Ports : 5 ou 8 x RJ45 selon modèle ; Gigabit sur RJ45
• PoE : non supporté sur modèles listés
• Plages d'alimentation : 12–52 VDC (HIDRA05UG50000X) ; 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Montage : DIN‑Rail ; Protection : IP30 ; Boîtiers : SECC / aluminium / métal
• Températures : fonctionnement selon modèle jusqu'à -40°C à 70°C ; stockage -40°C à 85°C
• Normes : famille IEEE 802.x, VLAN, flow control ; Certifications : CE/EMC, UL, FCC, ATEX (selon modèle) ; RoHS
• Fonctions avancées (managed) : VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, profils d'automatisation Profinet/Modbus/TCP
