Vue d'ensemble du produit
Notre compteur distribué est conçu pour mesurer avec précision la consommation d'énergie des systèmes et des machines. Basé sur l'IoT, il collecte des données en temps réel et les envoie automatiquement au gestionnaire de données pour analyse. Par conséquent, il favorise l'efficacité énergétique et la numérisation dans l'usine.
Caractéristiques
- Affichage graphique 256×96 pixels, avec rétroéclairage LED blanc.
- Menus intuitifs avec interface tactile résistive.
- Transmission des données au Data Manager par RS485 ModBus ou Radio Sub1Ghz (868MHz).
- Possibilité de connecter jusqu'à 250 appareils à un seul Data Manager EW900.
- Compteur d'énergie monophasé ou triphasé.
- Mesure de l'énergie active, réactive et apparente.
- Mesure de la puissance active, réactive et apparente.
- Paramètres électriques mesurés : courant, tension, puissance active, réactive et apparente, facteur de puissance.
- Qualité de ligne : harmoniques (1ère...51ème), THD.
- Précision : classe énergie active.
- Rafraîchissement des données sur l'afficheur : 1 seconde.
EW800A (DEM)
DEM (Distributed Embedded Meter) avec shunts internes pour des mesures de courant jusqu'à 64A, équipé d'un écran LCD tactile intégré disponible avec :
- Module E/S intégré avec 2 entrées numériques et 2 sorties numériques
- Interface de communication série RS485
- Interface de communication radio RF868 MHZ
EW800A - Tableaux techniques
EW800A DEM
Connexions : Monophasé
Triphasé 4 fils avec charge Y
Triphasé 4 fils avec charge D
Entrées de mesure - Canaux de courant : Directes ; jusqu'à 64A (45kW) connexion triphasée ; jusqu'à 21A (15kW) connexion monophasée
Entrées de mesure - Canaux de tension : Directes (tension nominale maximale phase-neutre 230Vac)
Alimentation : auto-alimentée
Communication : RS485 ModBus (dans tous les modèles EW800...) ; Radio RF868 MHz (seulement dans les modèles EW800...200) ; Ethernet (seulement dans les modèles EW800...300)
Entrée/sortie numérique isolée : option de module 2 E/S (configurable par Data Manager) et THD
Mesures : Tension (phase-neutre et phase-phase) ; Courant (valeurs de phase et valeur neutre) ; Énergie active importée (valeurs de phase et valeur totale) ; Énergie active exportée (valeurs de phase et valeur totale) ; Puissance active importée (valeurs de phase et valeur totale) ; Puissance active exportée (valeurs de phase et valeur totale) ; Puissance réactive avec signe (valeurs de phase et valeur totale) ; Puissance apparente (valeurs de phase et valeur totale) ; Facteur de puissance (valeurs de phase et valeur totale) ; Fréquence
Analyse des harmoniques : THD (dans le signal de tension/courant) Harmoniques 1ère ...51ème (dans le signal de tension/courant)
Précision - Énergie active (selon IED 62053-21) : Classe 1
Précision - Énergie réactive (selon IED 62053-23) : Classe 2
Précision - Courant et tension : ≤ 0,5%
Affichage : LCD (256 x 96 pixels) et écran tactile résistif
Boîtier - Montage : Rail DIN
Boîtier - No. Modules DIN : 7
Boîtier - Dimensions extérieures (mm) : 126 x 100 x 70
EW800B (DTM)

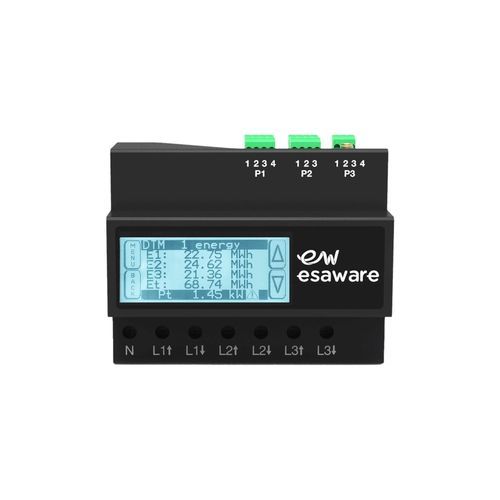

DTM (Distributed External CTs Meter) avec TC externes pour les mesures de courant, équipé d'un écran LCD tactile intégré et disponible avec :
- Module E/S intégré avec 2 entrées numériques et 2 sorties numériques
- Interface de communication série RS485
- Interface de communication radio RF868 MHZ
EW800B - Tableaux techniques
EW800B DTM
Connexions : Monophasé ; biphasé ; triphasé avec neutre ; triphasé sans neutre
Entrées de mesure - Canaux de courant : avec transformateurs de courant externes
Entrées de mesure - Canaux de tension : Directe (tension nominale maximale phase-neutre 230Vac) ou avec transformateur de tension externe (tension secondaire nominale 100-115Vac, pour application BT ou MT)
Alimentation : 100÷230Vac
Communication : RS485 ModBus (dans tous les modèles EW800...) ; Radio RF868 MHz (seulement dans les modèles EW800...200) ; Ethernet (seulement dans les modèles EW800...300)
Entrée/sortie numérique isolée : Tension (phase-neutre et phase-phase) ; Courant (valeurs de phase et valeur neutre) ; Énergie active importée (valeurs de phase et valeur totale) ; Énergie active exportée (valeurs de phase et valeur totale) ; Puissance active importée (valeurs de phase et valeur totale) ; Puissance active exportée (valeurs de phase et valeur totale) ; Puissance réactive avec signe (valeurs de phase et valeur totale) ; Puissance apparente (valeurs de phase et valeur totale) ; Facteur de puissance (valeurs de phase et valeur totale) ; Fréquence
Analyse des harmoniques : THD (dans le signal de tension/courant) Harmoniques 1ère ...51ème (dans le signal de tension/courant)
Précision - Énergie active (selon IED 62053-21) : Classe 1
Précision - Énergie réactive (selon IED 62053-23) : Classe 2
Précision - Courant et tension : ≤ 0,5%
Affichage : LCD (256 x 96 pixels) et écran tactile résistif
Boîtier - Montage : Rail DIN
Boîtier - No. Modules DIN : 5
Boîtier - Dimensions extérieures (mm) : 90 x 96 x 70
EW800C (DRM)
DRM (Distributed External Rogowski Meter) avec bobines Rogowski externes pour les mesures de courant, équipé d'un écran LCD tactile intégré et disponible avec :
- Module E/S intégré avec 2 entrées numériques et 2 sorties numériques
- Interface de communication série RS485
- Interface de communication radio RF868 MHZ
EW800C - Tableaux techniques
EW800C DRM
Connexions : Monophasé ; biphasé ; triphasé avec neutre ; triphasé sans neutre
Entrées de mesure - Canaux de courant : avec bobines de Rogowski externes
Entrées de mesure - Canaux de tension : Directe (tension nominale maximale phase-neutre 230Vac) ou avec transformateur de tension externe (tension secondaire nominale 100-115Vac, pour application BT ou MT)
Alimentation : 100÷230Vac
Communication : RS485 ModBus (dans tous les modèles EW800...) ; Radio RF868 MHz (seulement dans les modèles EW800...200) ; Ethernet (seulement dans les modèles EW800...300)
Entrée/sortie numérique isolée : 2 modules E/S en option (configurables par Data Manager)
Mesures : Tension (phase-neutre et phase-phase) ; Courant (valeurs de phase et valeur neutre) ; Énergie active importée (valeurs de phase et valeur totale) ; Énergie active exportée (valeurs de phase et valeur totale) ; Puissance active importée (valeurs de phase et valeur totale) ; Puissance active exportée (valeurs de phase et valeur totale) ; Puissance réactive avec signe (valeurs de phase et valeur totale) ; Puissance apparente (valeurs de phase et valeur totale) ; Facteur de puissance (valeurs de phase et valeur totale) ; Fréquence
Analyse des harmoniques : THD (dans le signal de tension/courant) Harmoniques 1ère ...51ème (dans le signal de tension/courant)
Précision - Énergie active (selon IED 62053-21) : Classe 1
Précision - Énergie réactive (selon IED 62053-23) : Classe 2
Précision - Courant et tension : ≤ 0,5%
Affichage : LCD (256 x 96 pixels) et écran tactile résistif
Boîtier - Montage : Rail DIN
Boîtier - No. Modules DIN : 5
Boîtier - Dimensions extérieures (mm) : 90 x 96 x 70
Codes de commande (sélection)
EW800A
EW800A3A100 : DEM avec shunts internes jusqu'à 64A - écran LCD tactile intégré - RS485
EW800A3A122 : DEM jusqu'à 64A - E/S intégrées (2 IN / 2 OUT) - écran LCD tactile - RS485
EW800A3A200 : DEM jusqu'à 64A - LCD tactile - RF868 MHz
EW800A3A222 : DEM jusqu'à 64A - I/O 2 IN / 2 OUT - écran LCD tactile - RF868 MHz
EW800B
EW800B3A100 : DTM avec TA externe - écran LCD tactile - RS485
EW800B3A122 : DTM avec TA externe - I/O 2 IN / 2 OUT - touch LCD - RS485
EW800B3A200 : DTM avec TA externe - LCD tactile - RF868 MHz
EW800B3A222 : DTM avec TA externe - I/O 2 IN / 2 OUT - écran LCD tactile - RF868 MHz
EW800B3A300 : DTM avec TA externe - écran LCD tactile - interface Modbus TCP/IP LAN
EW800B3A322 : DTM avec TA externe - I/O 2 IN / 2 OUT - écran LCD tactile - interface Modbus TCP/IP LAN
EW800C
EW800C3A100 : DRM avec bobines Rogowski - écran LCD tactile - RS485
EW800C3A122 : DRM avec bobines de Rogowski - I/O 2 IN / 2 OUT - écran LCD tactile - RS485
EW800C3A200 : DRM avec bobines de Rogowski - écran LCD tactile - RF868 MHz
EW800C3A222 : DRM avec bobines de Rogowski - I/O 2 IN / 2 OUT - LCD tactile - RF868 MHz
EW800C3A300 : DRM avec bobines de Rogowski - écran LCD tactile - interface Modbus TCP/IP LAN
EW800C3A322 : DRM avec bobines de Rogowski - E/S 2 IN / 2 OUT - écran LCD tactile - interface Modbus TCP/IP LAN
Caractéristiques / spécifications techniques
- Affichage : LCD graphique 256×96 pixels avec rétro-éclairage LED blanc ; écran tactile résistif.
- Mesure de l'énergie : Énergie active, réactive et apparente (importée/exportée) par phase et totale.
- Pouvoir et paramètres électriques : Puissance active, réactive et apparente ; courant ; tension ; facteur de puissance ; fréquence.
- Analyse harmonique : harmoniques 1...51e et THD pour tension/courant.
- Exactitude : Énergie active classe 1 (CEI 62053-21) ; Énergie réactive classe 2 (CEI 62053-23) ; Précision courant/tension ≤ 0,5 %.
- Taux de rafraîchissement de l'affichage : 1 s.
- Communication : RS485 ModBus standard ; en option Radio RF868 MHz (200 variantes) ; en option Ethernet / Modbus TCP-IP (300 variantes).
- Entrées/sorties numériques : en option, module de 2 entrées numériques et 2 sorties numériques (configurable par Data Manager).
- Connexions et types d'entrée : shunts internes (modèles A), TC externes (modèles B), bobines de Rogowski (modèles C) ; tension directe ou via VT externe (100-115Vac secondaire).
- Alimentation : auto-alimentée (modèles A) ou 100÷230Vac (modèles B et C).
- Montage : Rail DIN.
- Dimensions du boîtier et modules : Modèle A 7 modules DIN (126 x 100 x 70 mm) ; modèles B/C 5 modules DIN (90 x 96 x 70 mm).
