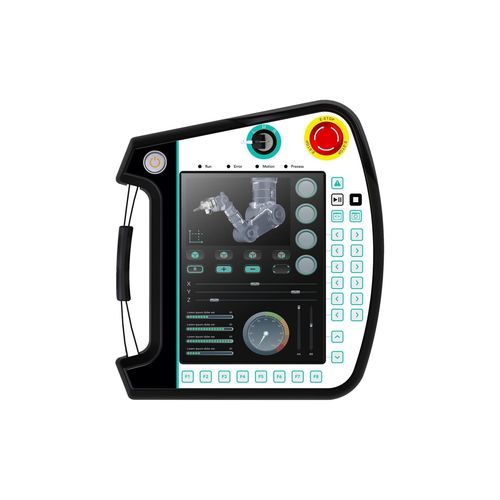

Ordinateur de poche Linux Lumia

ARM® Cortex A53Gigabit EthernetEthernet

Présentation du produit
Les produits portables Lumia offrent affichage et commande localisés lorsque l'opérateur doit être proche de la partie mobile. Applications typiques : pupitres de programmation de robots et supervision de mouvements manuels, permettant de piloter et d'intervenir simultanément sur les actionneurs.

Description courte
Le Lumia Touch Pad est un pupitre d'exploitation portable pour supervision et commande à courte portée, adapté aux robots et aux applications de mouvements manuels. La connexion au contrôleur se fait via un câble blindé intégré (Ethernet ou RS232/RS485). La sécurité est assurée par un arrêt d'urgence et un bouton homme-mort à 3 positions intégré. Pages vidéo, mappage du clavier membrane et statut des LED sont configurables via le logiciel Kreo HMI. Variantes disponibles : Embedded HMI, webHMI ou plateforme Open pour applications personnalisées.

Caractéristiques

• Carte mère RK3399 6 cœurs (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• Écran 8 pouces 4:3 TFT (600x800) avec tactile capacitif
• Système d'exploitation : Linux Debian 10

Caractéristiques supplémentaires

• 3 emplacements pour boutons et voyants électromécaniques Ø 22 mm
• Bouton homme-mort 3 positions intégré
• Câble blindé intégré avec Ethernet et liaison série (RS232/RS485)

Versions / tableau clé (lignes)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 à +50 °C | 0 à +50 °C | 0 à +50 °C
Storage Temperature (°C): -20 à +65 °C | -20 à +65 °C | -20 à +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Caractéristiques techniques

• Famille produit : Lumia handheld - Touch Pad
• Écran : 8" 4:3 (600x800), TFT, rétroéclairage LED, 16M couleurs, tactile capacitif
• Processeur : RK3399 (dual-core Cortex-A72 + quad-core Cortex-A53)
• RAM : 2GB DDR4 (HMI)
• Stockage : 16GB eMMC
• Réseau : 1 x 1 Gb Ethernet (câble blindé intégré)
• Série : 1 x RS232/RS485 (câble intégré)
• USB : 1 x USB 2.0
• Alimentation : 12 - 32 V DC
• Consommation : 12 W
• Température de fonctionnement : 0 à +50 °C
• Température de stockage : -20 à +65 °C
• Humidité relative : <90% (sans condensation)
• Châssis : ABS - noir
• Dimensions (L x H x P) : 227 x 238 x 101 mm
• Poids : 3 kg
• Indice de protection : IP65 tout autour
• Fonctions de sécurité : arrêt d'urgence, bouton homme-mort 3 positions intégré
• Emplacements : 2 (ou 3 selon variante) pour boutons et voyants mécaniques/électromécaniques (Ø 22 mm)
• Clavier / LED : options clavier membrane (Handheld 31 touches programmables ; Handheld/Touchpad 27 touches programmables), 4 LED programmables
• Options logicielles : Embedded HMI avec Kreo HMI, webHMI avec Chromium, ou plateforme Open pour applications personnalisées
• Certifications : CE
