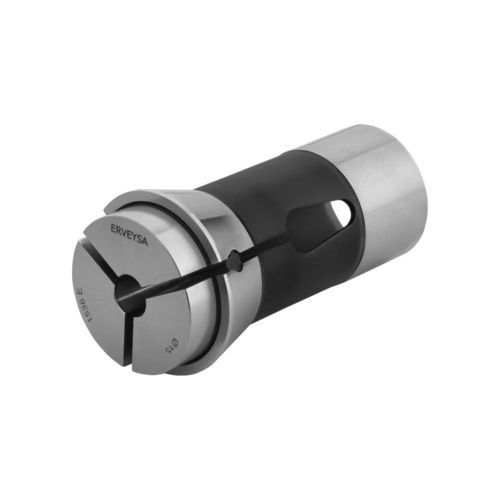

Pince de serrage à ressort E101 TF8 F8-577

à position fixeCNC

Présentation
Les pinces à longueur fixe Erveysa (type F) assurent une position de serrage reproductible et une stabilité dimensionnelle pour les opérations sur tours CNC et tours automatiques. Elles conviennent aux usinages à grande vitesse nécessitant un arrêt de pièce précis et une tenue constante.

Matériau
Les pinces type F sont fabriquées en acier à ressort, traité pour une dureté élevée et utilisables jusqu’à 290 °C.

Applications

• Tours CNC, tours automatiques, machines à revolver et index
• Production en série haute vitesse pour pièces de petit diamètre
• Secteurs typiques : médical, automobile, aérospatial

Remarques de conception et utilisation
Le choix du matériau et le traitement thermique conditionnent les performances et la durée de vie. Les pinces de broche principale comportent souvent une rainure interne pour une meilleure tenue ; les pinces de sous-broche sont généralement sans rainure pour protéger les pièces usinées. Pour de très petits diamètres, les pinces de broche principale peuvent également être sans rainure. Pour des séries à fort usure, il est possible de souder du carbure à l’intérieur de la pince (attention : le carbure peut être endommagé si la pince est heurtée). Des revêtements intérieurs peuvent être appliqués pour améliorer la durabilité et la qualité de surface.

Pinces revolver et correspondance des codes F
Les pinces pour revolver, index, machines automatiques mécaniques et CNC sont désignées selon plusieurs normes et références (A15, A20, A25, 25 INDEX, A30, 36 TRAUB, A42, A60). Correspondances courantes entre codes F et DIN/E :

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

Pinces suisses
Les pinces pour tours suisses offrent une tenue précise et reproductible pour les opérations à grande vitesse et contribuent à réduire l’usure des machines sur des pièces de petite taille et haute précision, utilisées notamment en médical, automobile et aérospatial.

Pinces de type F
Les pinces de type F sont des solutions dead-length standard, fabriquées en matériaux trempés pour un serrage reproductible. Elles améliorent la stabilité du processus, réduisent la variation de réglage et augmentent le rendement en tournage automatique.

Spécifications (tableau)
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degré] | F min. – max. [mm] (rond) | F min. – max. [mm] (carré) | F min. – max. [mm] (hexagone)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

Codes courants et modèles
Exemples : F25, F32, F37, F48, F66, 173E, 1536E, 177E, 185E, 190E, 193E, 171E, 163E, 161E, 145E ; TF25, TF32, TF37, TF42, TF48, TF66.

Caractéristiques techniques

• Marque : Erveysa
• Famille de produit : Pinces Dead-Length / Type F
• Matériau : acier à ressort (trempé)
• Température d’utilisation : jusqu’à 290 °C
• Applications : tours CNC et automatiques, usinage à grande vitesse (médical, automobile, aérospatial)
• Options : insertion de carbure soudé, revêtements intérieurs
• Variants : plages de serrage rondes, carrées, hexagonales comme indiquées
