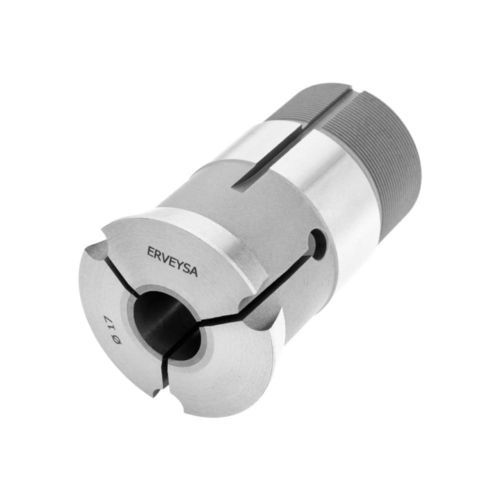

Bague de guidage lisse E series

à extra-guidage

Description courte
Les bagues de guidage en carbure Erveysa assurent la guidage précis des pièces lors de l'usinage, permettant une répétabilité et une précision sur une large plage de diamètres et d'applications.

Détails du produit
Les bagues de guidage en carbure sont des composants de précision conçus pour guider des surfaces délicates ou finies pendant les opérations d'usinage. Équipées de pointes ou d'inserts en carbure, les bagues Erveysa offrent une résistance à l'usure et une stabilité de guidage. Des variantes à longueur de guidage prolongée sont disponibles pour répondre à des exigences de processus spécifiques.

Application
Utilisées comme guidages de pièces dans l'usinage industriel et sur machines CNC, ces bagues de guidage se règlent manuellement par une écrou d'ajustement pour s'adapter au diamètre de guidage. Les versions standard incluent un insert en carbure pour une meilleure résistance à l'usure ; des options à longueur prolongée sont disponibles pour des dispositifs spécifiques et des guidages profonds.

Specifications (table)
Code | Ø d [mm] | Ø A [mm] | L [mm] | K [Grad] | G | F min. – max. [mm]
E9-01 | 9 | 12.5 | 44 | 16 | M8x0.75 | 0.8-4.5 / 1.0-3.0 / 1.0-4.0
E11-01 | 11 | 14.5 | 53 | 16 | M10x0.8 | 1.0-7.0 / 1.0-4.0 / 1.0-5.0
E16-01 | 16 | 20.5 | 59 | 16 | M14x1.0 | 1.0-10.5 / 3.0-7.0 / 3.0-9.0
E18-01 | 18 | 22 | 60 | 30 | M16x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E18-02 | 18 | 22 | 60 | 30 | M18x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E21-01 | 21 | 24 | 57.5 | 12 | M18x1 | 3.0-13.0 / 3.0-9.0 / 4.0-11.0
E22-01 | 22 | 29 | 68 | 16 | M19x1 | 2.0-14.5 / 3.0-10.0 / 4.0-12.5
E22-02 | 22 | 29 | 68 | 16 | M22x1 | 3.0-16.5 / 3.0-11.5 / 4.0-14.0
E24-01 | 24 | 29.5 | 61 | 30 | M24x1 | 2.0-17.0 / 3.0-12.0 / 4.0-14.5
E26-01 | 26 | 29 | 77 | 16 | M25x1 | 2.0-19.0 / 3.0-13.0 / 4.0-16.0
E28-01 | 28 | 34 | 82 | 16 | M25x1 | 3.0-20.0 / 3.0-14.0 / 3.0-17.0
E28-02 | 28 | 38 | 81 | 30 | M25x1 | 3.0-20.0 / 3.0-14.0 / 4.0-17.0
E30-01 | 30 | 35 | 59 | 16 | M30x1 | 3.0-23.0 / 3.0-16.0 / 3.0-19.0
E34-01 | 34 | 41 | 87.5 | 10 | M34x1 | 3.0-26.0 / 3.0-18.0 / 4.0-22.5
E42-01 | 42 | 49 | 82 | 16 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E42-02 | 42 | 48 | 82 | 20 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E44-01 | 44 | 51 | 82 | 16 | M42x1 | 10.0-35.0 / 10.0-23.0 / 10.0-28.0
E48-01 | 48 | 54 | 82 | 16 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E46-01 | 46 | 53 | 82 | 16 | M45x1 | 10.0-38.0 / 10.0-26.0 / 10.0-32.0
E48-02 | 48 | 54 | 81 | 10 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E48-03 | 48 | 56 | 81 | 30 | M48x1.25 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0

Modèles disponibles (exemples)

• T221 Guide Bush
• I354 Guide Bush
• F391 Guide Bush
• F605 Guide Bush
• TD26 Guide Bush
• T223 Guide Bush
• I357 Guide Bush
• T227 Guide Bush
• T229 Guide Bush
• TD32 Guide Bush
• FST38 Guide Bush
• FSL38 Guide Bush
• T249 Guide Bush
• B236 Guide Bush
• R21/03 Guide Bush
• R24/03 Guide Bush
• R26/02 Guide Bush
• R28/04 Guide Bush
• R28/05 Guide Bush
• R34/02 Guide Bush
• R42/01 Guide Bush
• R42/04 Guide Bush
• R48/04 Guide Bush
• R48/02 Guide Bush
• R48/06 Guide Bush
• B301 Guide Bush
• R50/02 Guide Bush
• R52/01 Guide Bush
• R52/02 Guide Bush
• R10/03 Guide Bush
• R11/02 Guide Bush

Caractéristiques / spécifications techniques

• Matériau : pointes/insert en carbure pour résistance à l'usure et durabilité.
• Fonction : guider les pièces pendant l'usinage pour garantir précision et répétabilité.
• Réglage : ajustement manuel via écrou de réglage pour adapter le diamètre de guidage.
• Options : longueur de guidage prolongée disponible pour applications spécifiques.
• Usage : adapté aux processus d'usinage industriels et aux machines CNC.
• Détails : consulter le tableau pour les codes, diamètres, longueurs, filetage (G) et plages F min.–max. par référence.
