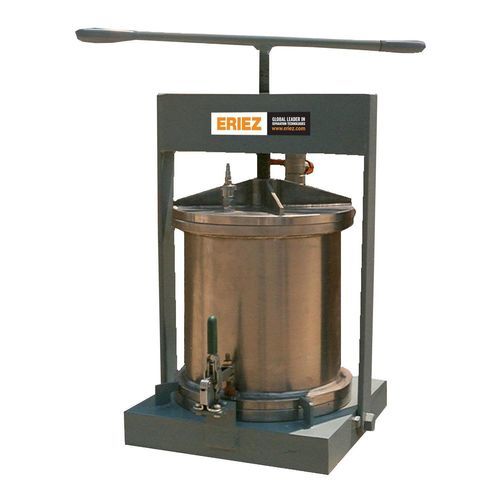

Filtre-presse à commande manuelle MACSALAB Filter Press

pour bouepour laboratoirepour traitement des eaux usées

Vue d'ensemble
Les presses à filtre MACSALAB sont largement utilisées dans les laboratoires miniers et métallurgiques pour la déshydratation des boues et la séparation des solides et des liquides. En fonctionnement, l'échantillon est placé dans le réservoir, le couvercle est verrouillé et de l'air comprimé est appliqué à environ 600 kPa.

Construction
Les presses sont composées d'une base en acier doux fabriquée et d'une bride basculante avec un réservoir en acier inoxydable AISI 304 en standard. Des réservoirs en acier inoxydable AISI 316 sont disponibles sur commande spéciale. Un coupleur d'air à déclenchement rapide et une vanne de remplissage/libération de pression sont fournis de série. Le liquide s'écoule par une buse de vidange à la base du réservoir, laissant les solides à l'intérieur.

Variantes

• Supports pour une ou plusieurs presses à filtre, avec ou sans tuyauterie.
• Supports pivotants à vis sans fin pour faciliter la vidange.
• Supports pivotants à basculement arrière (pour les petites tailles uniquement).

Tailles et capacités disponibles
80 mm ∅ x 200 mm — 1,0 L
100 mm ∅ x 310 mm — 2,4 L
150 mm ∅ x 310 mm — 5,5 L
200 mm ∅ x 310 mm — 9,7 L
250 mm ∅ x 310 mm — 15,2 L
300 mm ∅ x 310 mm — 21,9 L

Tableau produit
Presse à filtre 100 mm DIA x 310 mm S/S - L02.001 - 2,4 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).
Presse à filtre 150 mm DIA x 310 mm S/S - L02.002 - 5,5 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).
Presse à filtre 200 mm DIA x 310 mm S/S - L02.003 - 9,7 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).
Presse à filtre 250 mm DIA x 310 mm S/S - L02.004 - 15,2 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).
Presse à filtre 300 mm DIA x 310 mm S/S - L02.005 - 21,9 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).
Presse à filtre 80 mm DIA x 200 mm S/S - L02.006 - 1,0 Litre MACSALAB acier inoxydable AISI 304, fournie complète avec robinet à boisseau pour lavage et mise à l'air, coupleur d'air comprimé antiretour à déclenchement rapide et base en acier doux avec bride basculante. Tissu inclus. Pression de service 6,9 Bar (100 psi).

Caractéristiques techniques

• Matériau standard du réservoir : acier inoxydable AISI 304.
• Matériau optionnel : acier inoxydable AISI 316 (sur commande spéciale).
• Base fabriquée en acier doux et bride basculante.
• Coupleur d'air à déclenchement rapide fourni en standard.
• Vanne de remplissage/libération de pression incluse.
• Robinet à boisseau pour lavage et mise à l'air inclus (selon description du modèle).
• Coupleur d'air comprimé antiretour en standard.
• Tissu inclus avec chaque presse.
• Vidange du liquide via buse en base ; solides retenus dans le réservoir.
• Pression de service indiquée sur les modèles : 6,9 Bar (100 psi) ; pression d'air de fonctionnement référencée à environ 600 kPa.
• Tailles/capacités disponibles : 80 mm ∅ x 200 mm (1,0 L) ; 100 mm ∅ x 310 mm (2,4 L) ; 150 mm ∅ x 310 mm (5,5 L) ; 200 mm ∅ x 310 mm (9,7 L) ; 250 mm ∅ x 310 mm (15,2 L) ; 300 mm ∅ x 310 mm (21,9 L).
