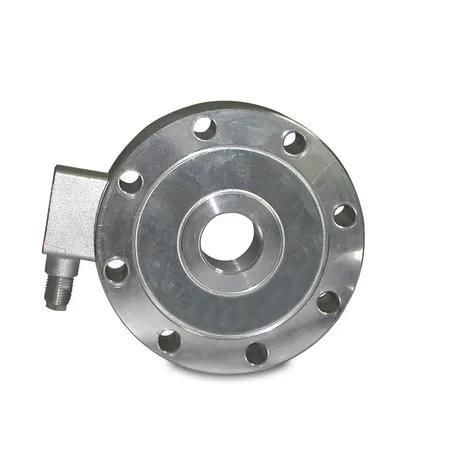

Capteur de force en traction compression Model 922

en anneaupar jauge de contrainte2 mV/V

Description
Les cellules de charge électriques fabriquées par ERICHSEN intègrent des technologies de capteurs de pointe tout en restant faciles à utiliser et adaptables à diverses exigences. Le principe de mesure repose sur l'allongement de jauges de contrainte en feuille de haute qualité (DMS).

Application
Ces appareils de mesure de force conviennent à des applications universelles nécessitant la mesure précise de forces de traction et de compression, par exemple en essais de matériaux (machines d'essai ERICHSEN UNIMAT® et UNIMAT® + UNICONTROL®), dans les dispositifs de mesure de référence et en recherche et développement. Ils sont également adaptés à un usage industriel dans l'automatisation, le contrôle des processus d'emmanchement et la technologie d'assemblage. Un programme d'accessoires complet est disponible. Le raccordement aux appareils d'affichage et de mesure 975 AP, 980 AP et PHYSIMETER 906 MC est possible via une prise adaptatrice.

Normes

• ISO 376

Caractéristiques techniques

• Sortie (sensibilité) : 2 mV/V
• Matériau du capteur : acier spécial
• Mesure : Force (traction/compression)
• Classe de protection : IP 67
• Résistance de pont : 700 Ω
• Principe de mesure : DMS (jauges de contrainte en feuille)
• Résistance d'isolement : > 5 GΩ
• Température de référence : 21 °C
• Plage de température nominale : -10 °C à +50 °C
• Plage de température de stockage : -50 °C à +80 °C
• Plage de tension d'alimentation : 5 - 10 V
• Charge de rupture (par rapport à la force nominale) : > 200 %
• Précision (selon ISO 376 et EN 10002-3) : Classe 1
• Charge dynamique admissible max. (DIN 50100) : < 70 % de la force nominale
• Le contenu de la livraison comprend un câble à extrémités ouvertes d'env. 5 m
