Station de test de dureté Model 450

d'abrasionuniverselleautomatique

Aperçu

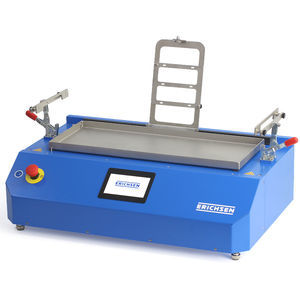

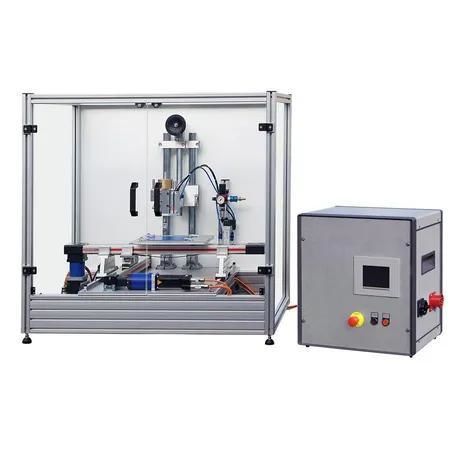

Le banc d'essai de rayure Modèle 450 selon BMW/ERICHSEN est un système d'essais à commande PLC conçu pour réaliser des essais de rayure reproductibles sur peintures et surfaces plastiques. Le système se compose d'un appareil de base avec une table d'échantillon XY entraînée par servomoteur et d'une commande Z manuelle avec porte-outil universel et alimentation pneumatique des outils, ainsi que d'une unité de commande séparée équipée d'un écran tactile pour la saisie des paramètres d'essai. La charge d'essai est réglée à l'aide de poids emboîtables.

Modes d'essai de rayure

• Rayage linéaire = déplacement linéaire simple
• Paramètres : longueur / vitesse
• Frottement = déplacements linéaires répétés au même endroit
• Paramètres : longueur / vitesse / nombre
• Matrice = déplacements linéaires en treillis
• Paramètres : longueur x / longueur y / maille / vitesse
• Trajectoire circulaire = mouvement circulaire simple
• Paramètres : diamètre du cercle / vitesse de parcours
• Figure de Lissajous = superposition de deux mouvements sinusoïdaux verticaux avec légère différence de fréquence
• Paramètres : fréquence / amplitude / nombre

Contenu de la livraison

• Banc d'essai de rayure selon BMW/ERICHSEN, Modèle 450, composé d'un appareil de base et d'une unité de commande
• Câble secteur CEE 16A (5 m)
• 4 griffes de serrage
• Tuyau d'air (5 m)
• Adaptateur d'outil pour pointe d'essai
• Pointe d'essai selon ISO (Ø 1 mm)
• 7 poids de charge
• 2 clés fourche
• 2 clés Allen
• Manuel d'utilisation

Normes

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Caractéristiques techniques

• Entraînement : électrique
• Vitesse maximale : 1000 mm/s
• Alimentation électrique : 400 VAC, 50/60 Hz ; réseau TN ou TT
• Dimensions d'échantillon (max) : 350 mm x 250 mm x 5 mm (L x l x H)
• Force d'essai : 3–30 N
• Géométries de rayure : Van Laar, Bosch, ISO, Clemen, BMW, etc.
• Plage de charge d'essai : (3–30) N // (graduation 1‑N)
• Alimentation en air comprimé : min. 5 bar, max. 10 bar
• Masse nette de l'appareil de base : env. 115 kg
• Dimensions de l'unité de commande (L x P x H) : env. 600 mm x 450 mm x 570 mm
• Masse nette de l'unité de commande : env. 40 kg
• Dimensions de l'appareil de base (L x P x H) : env. 1100 mm x 720 mm x 1000 mm

Caractéristiques / spécifications

• Fonctionnement PLC avec saisie via écran tactile
• Table XY entraînée par servomoteur et actionnement Z manuel avec alimentation pneumatique
• Charge d'essai variable par poids emboîtables (3–30 N)
• Modes d'essai programmables (linéaire, frottement, matrice, circulaire, Lissajous)
• Adapté aux essais de peintures et de surfaces plastiques en R&D et contrôle qualité
