Guidage linéaire compact L series

en acier

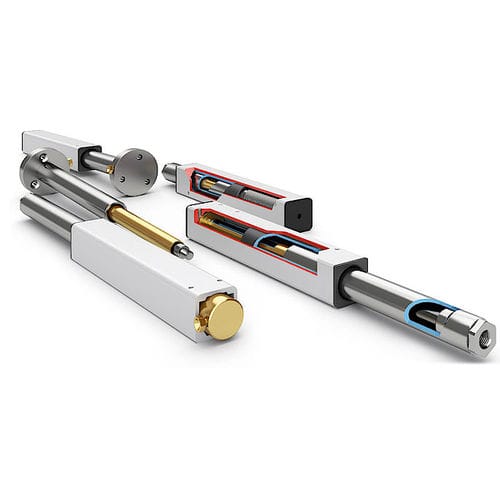

L'unité linéaire est un élément d'élévation compact et stable. Elle est composée d'un rail linéaire et d'un vérin intégré. Le montage ou l’adaptation se fait directement sur l’objet concerné. Ceci vous permet de doter de nombreuses tables et installations d'un système d'élévation. Les unités linéaires LA, LD et LG sont montées à l'aide de quatre filetages M5, soit sur le profil, soit sur une plaque de fixation disponible séparément. La section de 45x45 mm de la nouvelle unité linéaire LG convient parfaitement aux Profil d'acier de 50x50 mm. En comparaison avec l'unité linéaire LA (section 35x35 mm), l'unité linéaire LG peut supporter des moments de Flexion plus élevés et est plus stable pour une longueur de course identique. L’unité linéaire LH offre la même stabilité et fermeté que le pied de table TA. Elle est avant tout mise en œuvre pour des distances d’élévation plus grandes, en lieu et place de l’unité linéaire LA.
