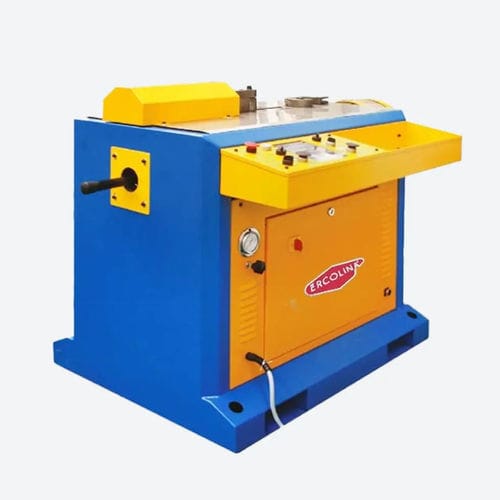

Cintreuse électrohydraulique EF35 series

motoriséede barresde fer à beton

Présentation
La EF35 est une machine de formage des métaux pour la réalisation de ricciolatures, torsions et courbures de barres pleines en fer et métaux similaires. Conçue pour des travaux sur commande et des productions moyennes, elle peut recevoir un module optionnel de cintrage de tubes.

Caractéristiques

• Capacité 32×32 mm – solide carré
• Commande programmable par touch pad avec écran rétroéclairé
• Adaptée aux usages sur commande et en production
• Remplacement rapide et simple des modules et dispositifs
• Motoréducteur à deux vitesses avec frein électronique pour répétabilité et productivité
• Poussée hydraulique programmable
• Commandes basse tension
• Structure robuste et lourde avec éléments rigides
• Module curvatubi optionnel

Attributs du produit
Diamètre extérieur minimum : ⌀ 20 mm
Diamètre extérieur maximum : 220 mm

Caractéristiques techniques

• Longueur utile de travail (accessoire attorcigliatore) : 1500 mm (2 m), 2500 mm (3 m), 5500 mm (6 m)
• Puissance installée : 2,6 kW
• Vitesse moteur : 1,5 / 3 rpm
• Tension d'alimentation : 220 / 400 V
• Vitesse mandrin avant : 4,3 / 8,6 rpm
• Dimensions (L × P × H) : 810 × 900 × 3030 mm (2 m); 810 × 900 × 4030 mm (3 m); 810 × 900 × 7030 mm (6 m)
• Poids : 500 kg (2 m); 510 kg (3 m); 540 kg (6 m)

Modèles disponibles

• EF35-2MT — pour déformation du fer L=2 m, complet avec modules Curling, Spiral et Iron Bender — triphasé
• EF35-3MT — pour déformation du fer L=3 m, complet avec modules Curling, Spiral et Iron Bender — triphasé
• EF35-6MT — pour déformation du fer L=6 m, complet avec modules Curling, Spiral et Iron Bender — triphasé

Applications

• Ricciolature, formage en spirale et pliage de barres en fer et profils similaires
• Travail du fer à béton et fabrication métallique architecturale
• Cintrage de tubes pour sections rondes et creuses (avec module optionnel)

Informations complémentaires
Les modules et options permettent une reconfiguration rapide pour des séries mixtes. Pour la compatibilité matière et les cadences, contacter le service commercial avec la section de barre prévue et les exigences de production.
