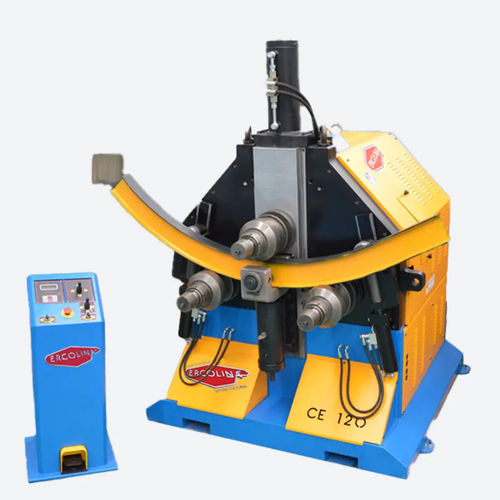

Cintreuse hydraulique CE120H3-RLI

électriqueà pédalede tubes

Présentation
La centinatrice CE120H3-RLI est une machine à trois rouleaux moteurs conçue pour former des anneaux et profils cylindriques. Elle dispose d'arbres Ø 100 mm, d'un châssis monobloc en acier et d'une structure électrosoudée, avec un corps machine en fonte GS500 assurant la rigidité nécessaire pour courber des profils à haute section. Système de guides latéraux disponible en option.

Diamètre externe minimum
⌀ 70 x 1,5 mm

Caractéristiques

• Arbres Ø 100 mm
• Haute répétabilité
• Section modulaire élevée pour performances maximales avec flexion minimale
• Châssis monobloc en acier
• Structure électrosoudée
• Arbres forgés filetés traités pour réglage micrométrique des rouleaux et réduction de l'usage d'entretoises
• Rouleaux de travail traités thermiquement, anti-rayure
• Système de remplacement rapide des outils
• Lecture électronique de position du rouleau central (touch pad programmable) pour une haute répétabilité
• Programmation simple et intuitive
• Entretien réduit
• Courbure en plans vertical et horizontal
• Jeu d'outils universels inclus
• Télécommande basse tension avec pédale
• Système de guidage direct des arbres

Spécifications techniques (tableau)
Diamètre arbres : 100 mm
Diamètre standard rouleaux de travail : 310 mm
Course max rouleau de poussée : 300 mm
Vitesse arbres : 6 rpm
Nombre de rouleaux moteurs indépendants : 3 lisses
Tension : 380/220/440/480 V
Moteurs : 3 x 1,85 kW
Moteur unité hydraulique : 2 kW
Corps machine : Fonte GS500
Poussée piston : 360 000 N
Plan de travail machine : Horizontal et vertical
Réglage rouleau supérieur : Hydraulique
Affichage : Numérique
Base machine : Acier électrosoudé
Nombre de programmes mémorisables : 8
Commande électrique pédale : OUI
Dimensions (LxPxH) : 1800 x 2200 x 1700 mm
Poids : 2800 kg

Autres modèles disponibles (résumé)
CE120HR3-RLI — 3 rouleaux moteurs hydraulique — Triphasé

Caractéristiques / spécifications techniques

• Diamètre externe minimum accepté : ⌀ 70 x 1,5 mm
• Arbres : 100 mm
• Rouleaux standard Ø : 310 mm
• Course du rouleau de poussée jusqu'à : 300 mm
• Vitesse arbres : 6 rpm
• 3 rouleaux moteurs indépendants (lisses)
• Motorisation principale : 3 x 1,85 kW ; moteur unité hydraulique 2 kW
• Tensions supportées : 380/220/440/480 V
• Construction corps machine en fonte GS500
• Poussée nominale piston : 360 000 N
• Fonctionnement en courbure horizontale et verticale
• Réglage supérieur hydraulique et contrôle digital par touch pad programmable
• Base en acier électrosoudé
• 8 programmes mémorisables et commande électrique par pédale
• Dimensions et poids : 1800 x 2200 x 1700 mm — 2800 kg
