Cintreuse hydraulique HB60 series
de tubescompactepar tirage

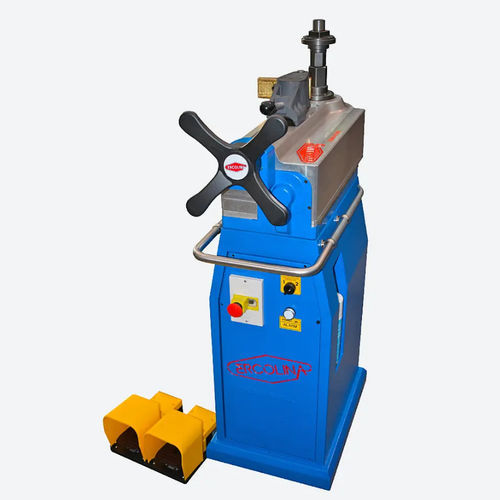

Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 2
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 3
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 4
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 5
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 6
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 7
Cintreuse hydraulique - HB60 series - Ercolina - de tubes / compacte / par tirage - image - 8
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Ercolina

Caractéristiques

Actionnement
hydraulique
Produit traité
de tubes
Autres caractéristiques
compacte, rotative, par tirage
Capacité de cintrage

Max: 60,3 mm
(2,37 in)

Min: 5 mm
(0,2 in)

Rayon de cintrage

Max: 270 mm
(10,63 in)

Min: 10 mm
(0,39 in)

Angle de cintrage

180 °

Longueur hors tout

47 cm
(19 in)

Largeur hors tout

61 cm
(24 in)

Hauteur totale

106 cm
(42 in)

Poids

76 kg
(168 lb)

Diametre tube

Max: 60,3 mm
(2,4 in)

Min: 5 mm
(0,2 in)

Description

Description
La HB60 est une plieuse rotative par traction dotée d’un corps en aluminium robuste composé de deux parties et d’un système de commande mécanique. Elle offre une puissance élevée dans une configuration compacte et entièrement hydraulique. Brevet en instance.

Caractéristiques
  • Puissance élevée avec conception compacte
  • Fonctionnement entièrement hydraulique
  • Réalise une flexion à 180° plus compensation de reprise en un seul passage
  • Système de commande mécanique
  • Construction de la machine en deux parties
  • Corps robuste en aluminium

Matrices
  • Standard en fonte
  • Série légère en fonte
  • Standard en aluminium

Autres modèles disponibles
Modèle - Description - Alimentation
HB60V4-M - Hydraulique - Monophasé
HB60V4-M-KOD1 - Hydraulique avec kit OD1 - Monophasé
HB60V4-M-KOD2 - Hydraulique avec kit OD2 - Monophasé

Caractéristiques techniques
  • Module de flexion : 10 cm³
  • Diamètre extérieur minimum : 5 mm
  • Capacité maximale de cintrage : ⌀ 60,3 x 4,5 mm
  • Rayon de courbure minimum (CLR) : 10 mm
  • Rayon de courbure maximum (CLR) : 270 mm
  • Contrôle de l’angle de cintrage : roue mécanique graduée
  • Dimensions (L x l x H) : 470 x 610 x 1055 mm
    302 x 674 x 243 mm (emballé)
  • Poids : 76 kg

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Ercolina
Plus d'informations sur le site de Ercolina
