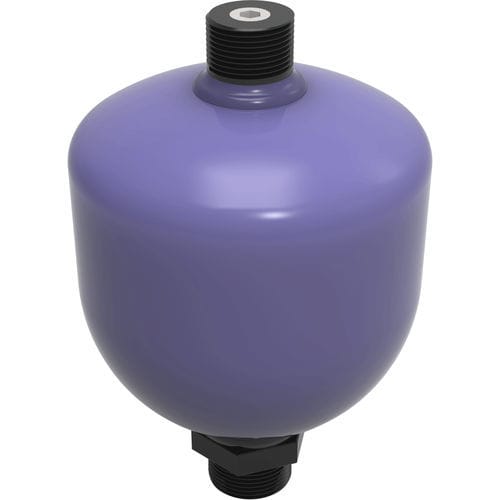

Accumulateur à diaphragme AMW-M

sous azoteen acier au carbonehydropneumatique

Un accumulateur hydropneumatique est un dispositif utilisé spécifiquement pour le stockage de liquides sous pression. Comme les liquides sont incompressibles, cet objectif est atteint en utilisant la compressibilité des gaz. Un séparateur en caoutchouc souple, c'est-à-dire une membrane, est monté dans l'enveloppe de l'accumulateur. Un gaz inerte - l'azote - est introduit dans la membrane par l'intermédiaire d'une soupape de pression à une pression P . La membrane se dilate,0 remplissant tout le volume V de l'enveloppe de l'accumulateur.0 Lorsque la pression du système (circuit) P est supérieure à la1 pression de précharge du gaz P , le liquide pénètre dans l'enveloppe et0 la membrane est comprimée, ce qui réduit le volume de gaz à V .1 Si la pression du liquide augmente jusqu'à P, le volume de gaz2 se réduit à V avec une augmentation correspondante de la pression, équilibrant ainsi2 la pression du liquide. Une énergie potentielle est maintenant stockée dans l'accumulateur et peut être utilisée en cas de besoin.
